EasyFix 5 – dwadzieścia lat doświadczenia i największe zmiany w historii programu
Nie każda nowa wersja programu zasługuje na miano premiery. EasyFix 5 zdecydowanie tak.
Od 2006 roku EasyFix towarzyszy projektantom, konstruktorom i doradcom technicznym przy najtrudniejszych decyzjach projektowych. Przez dwie dekady program rósł razem z wymaganiami rynku: nowe moduły, nowe normy, nowe typy podłoży, nowe produkty. Wersja 5 to jednak coś więcej niż kolejna iteracja. To zmiana, która przesuwa granicę tego, co oprogramowanie obliczeniowe może dać projektantowi. W roku, w którym program świętuje 20-lecie obecności na rynku, oddajemy w ręce użytkowników odsłonę wyraźnie poszerzoną o możliwości obliczeniowe i praktyczne.
MES w EasyFix – kamień milowy
Gdyby wskazać zmianę, która najbardziej definiuje EasyFix 5, byłoby to wprowadzenie analizy MES – Metody Elementów Skończonych – do obliczeń zamocowań w betonie. To właśnie ten element najmocniej zmienia charakter programu i przesuwa go na wyższy poziom zaawansowania. Co to oznacza w praktyce?

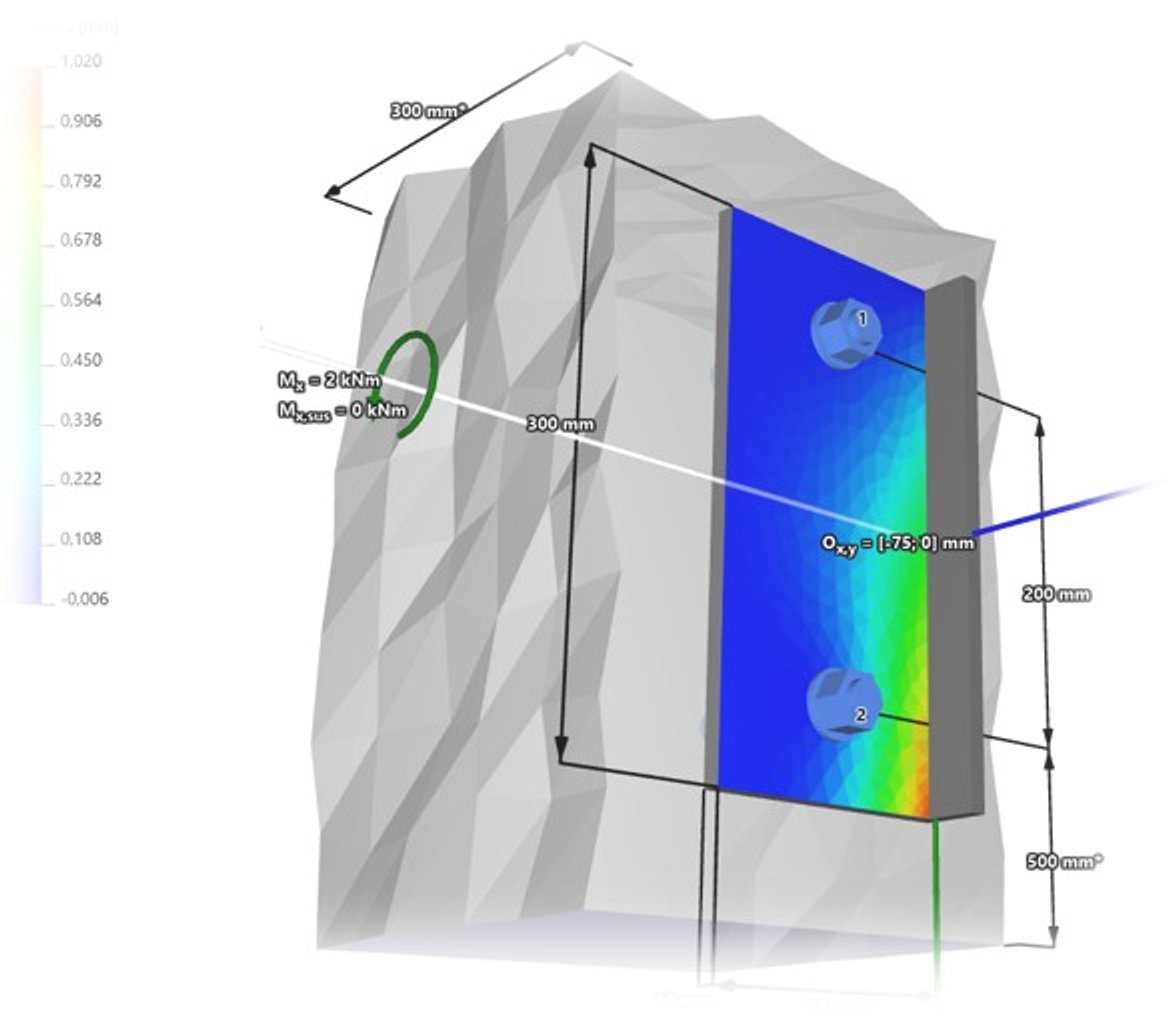

Dotychczas obliczenia zakładały uproszczony model połączenia. EasyFix 5 pozwala pójść znacznie dalej: uwzględnić rzeczywistą sztywność podłoża betonowego, stalowej płyty podstawy oraz wybranych kotew i przeanalizować, jak połączenie faktycznie pracuje pod obciążeniem. Efektem nie jest wyłącznie końcowy wynik obliczeń, ale także możliwość zobaczenia map naprężeń i odkształceń płyty podstawy bezpośrednio w programie. Użytkownik ma do wyboru dwa tryby analizy:
- Sztywna płyta (MES) – metoda uproszczona, zakładająca brak odkształceń płyty. Szybka, konserwatywna, gotowa do zastosowania w standardowych przypadkach.
- Elastyczna płyta (MES) – metoda zaawansowana, uwzględniająca rzeczywiste odkształcenia. Dla przypadków, gdzie precyzja ma kluczowe znaczenie.
MES to podejście dobrze znane z zaawansowanych narzędzi inżynierskich. W EasyFix 5 trafia ono bezpośrednio do środowiska pracy z zamocowaniami Rawlplug. Dotyczy to szerokiego zakresu modułów i grup produktowych: betonu, murów, balustrady, latarni, ekranów dźwiękochłonnych oraz wszystkich kotew mechanicznych i wklejanych, wkrętów do betonu i zamocowań ramowych.
Co jeszcze nowego w EasyFix 5?
MES to największa zmiana, ale nie jedyna. EasyFix 5 to kompleksowa aktualizacja, która usprawnia niemal każdy moduł programu.
Obliczenia wiatrowe i modele zniszczenia
Kategoria obliczeń wiatrowych została pogłębiona zgodnie z aktualnymi wytycznymi ETA, EAD oraz CEN/TS. Nowością jest uwzględnienie wszystkich potencjalnych modeli zniszczenia połączenia – zarówno wyrwania łącznika z podłoża, jak i przeciągnięcia łącznika przez element mocowany – wraz z odpowiednimi współczynnikami bezpieczeństwa. To właśnie przeciągnięcie łącznika (pull-through) okazuje się często najsłabszym ogniwem połączenia:
- przeciągnięcie łącznika przez blachę trapezową / płytę warstwową - wkręty samowiercące, wkręty do betonu
- przeciągnięcie łącznika przez izolację termiczną w systemie ETICS – łączniki fasadowe
- zniszczenie membrany hydroizolacyjnej dachów płaskich – łączniki dachowe
To ważne uzupełnienie dla projektantów obiektów kubaturowych z lekkimi konstrukcjami dachowymi i fasadowymi oraz osób zajmujących się izolacjami w systemie ETICS.
Dla wykonawców ważna zmiana to nowe, skalowalne rysunki i tabele instalacyjne w raportach projektowych, które ułatwiają pracę bezpośrednio na budowie. To ważny kierunek rozwoju, bo dobry program obliczeniowy nie kończy się na samym wyniku. Równie istotne jest to, jak użytkownik przechodzi przez proces projektowy i jak później wykorzystuje wygenerowane dane, raporty i rysunki w dalszej pracy.
Mocowanie dystansowe – pełna analiza
Moduł Beton zyskuje coś, czego w codziennej pracy często brakowało: szczegółową analizę mocowania dystansowego:
- dobór zestawów nakrętek i podkładek,
- weryfikacja dostępnej przestrzeni pod płytą podstawy oraz
- uwzględnienie podkładek dystansowych, szczególnie istotnych w systemach fasad wentylowanych.
Dla projektantów fasad wentylowanych to jedna z bardziej praktycznych zmian w tej wersji.

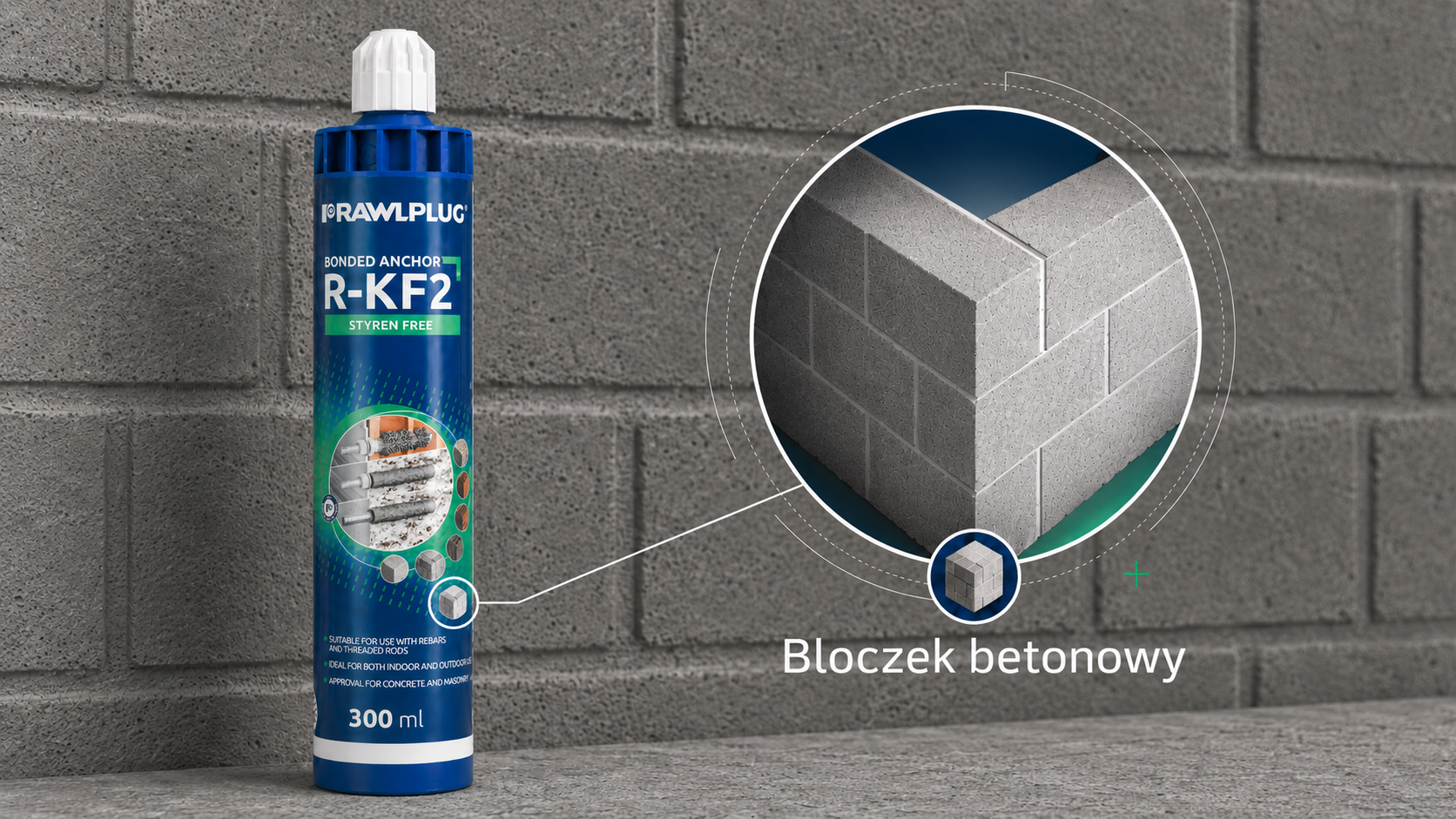

Nowa żywica R-KF2 i rozszerzone podłoża murowe
Moduł Mury zyskuje obsługę nowej żywicy R-KF2 oraz kilkanaście nowych rodzajów podłoży, w tym pełne bloczki betonowe (tzw. Blockwork), które są kluczowym typem podłoża na rynkach brytyjskim i irlandzkim. Dla spółek operujących w regionie UK i Irlandii to istotne rozszerzenie możliwości projektowych.
Pręty zbrojeniowe i obliczenia ogniowe
Moduł prętów zbrojeniowych przeszedł optymalizację w zakresie obliczeń dla obciążeń ogniowych. Program korzysta teraz z danych bezpośrednio z Raportów z Testów Ogniowych, co przekłada się na znacznie dokładniejsze wyniki – szczególnie dla prostopadłych węzłów konstrukcji żelbetowych, takich jak połączenia płyty stropowej ze ścianą.
Wkręty konstrukcyjne do drewna
Moduł wkrętów konstrukcyjnych Procut natomiast został zaktualizowany o dane z nowego dokumentu ETA, co rozszerza zakres dostępnych możliwości projektowych. Dostępność mniejszych średnich wkrętów Procut może okazać się bardzo pomocna, szczególnie w przypadkach ograniczonego miejsca i bliskich krawędzi.
Nowy wygląd – nie tylko pod maską
EasyFix 5 to także lifting wizualny. Program zyskał nowe grafiki modeli 3D, odświeżone ikony 2D oraz przeprojektowane układy paneli, dzięki czemu całość jest bardziej nowoczesna, spójna i czytelna.
Przez 20 lat interfejs programu zmieniał się razem z wymaganiami użytkowników, ale wersja 5 to jedna z największych zmian wizualnych w jego historii. To odświeżenie ma wartość nie tylko estetyczną – lepiej odpowiada na sposób, w jaki projektanci i specjaliści techniczni pracują z programem na co dzień.
EasyFix 5 – bezpłatnie, jak zawsze
Nowa wersja EasyFix 5 pokazuje kierunek, w jakim rozwija się program: większa precyzja analizy, szerszy zakres zastosowań i wygodniejsze środowisko pracy. To rozwój, który wynika z realnych potrzeb użytkowników i praktyki projektowej.
Dziękujemy wszystkim, którzy obdarzyli EasyFix zaufaniem na przestrzeni ostatnich 20 lat. To właśnie dzięki codziennej pracy z programem, zrealizowanym projektom i realnym potrzebom rynku możemy dalej rozwijać go w kierunku jeszcze bardziej zaawansowanego i użytecznego narzędzia.
EasyFix pozostaje w pełni bezpłatny. Wystarczy się zarejestrować, pobrać program i uruchomić. Wersja 5 dostępna jest na Windows i macOS.
