Jaki otwór pod kotwę chemiczną?

Przypomnijmy, montaż kotwy chemicznej (nazywanej również kotwą wklejaną) składa się z pięciu kroków:

1. Wiercenie otworu pod kotwy chemiczne

Dobór wiertła oraz sposób wiercenia otworu pod kotwy chemiczne jest zależny od rodzaju podłoża. Kotwa chemiczna działa w różnych warunkach. Można przeprowadzić mocowanie w betonie oraz w podłożach murowych, ale należy zawsze pamiętać, aby dobrać typ wiercenia rekomendowany do danego podłoża. Jest to o tyle istotne, że udar osłabia podłoże, dlatego niewłaściwie użyty, może spowodować zmniejszenie nośności kotwy chemicznej. Stosowanie wiercenia udarowego w podłożach otworowych jest jednym z częstszych błędów podczas montażu kotwy chemicznej.

Jeśli chcesz skrócić czas montażu kotwy chemicznej, wykorzystaj wiertło Dustlessdrill do automatycznego odsysania urobku. Tego rodzaju wiertło jednocześnie wykonuje i czyści otwór, dzięki czemu możesz całkowicie pominąć etap czyszczenia otworu. Zobacz, jak działa wiertło Dustlessdrill:

Średnicę i głębokość wierconego otworu należy dopasować do zaleceń producenta kotwy chemicznej. Niezbędne informacje w tym zakresie znajdziesz zawsze na opakowaniu. Głębokość wiercenia powinna być o 1 cm większa niż głębokość zakotwienia kotwy chemicznej. Natomiast średnica otworu, a jednocześnie średnica stosowanego wiertła, powinna być zawsze większa niż średnica mocowanego pręta. Szczegółowe informacje na ten temat znajdziesz w dalszej części tekstu.

2. Oczyszczanie otworu

Wywiercony otwór należy dokładnie oczyścić, aby usunąć z niego pył, kurz oraz resztki zwiercin. Czyszczenie otworu sprawia, że żywica lepiej wiąże, a kotwa zachowuje najwyższe parametry nośności. Pamiętaj, że stosując wiertło Dustlessdrill, etap czyszczenia otworu możesz pominąć.

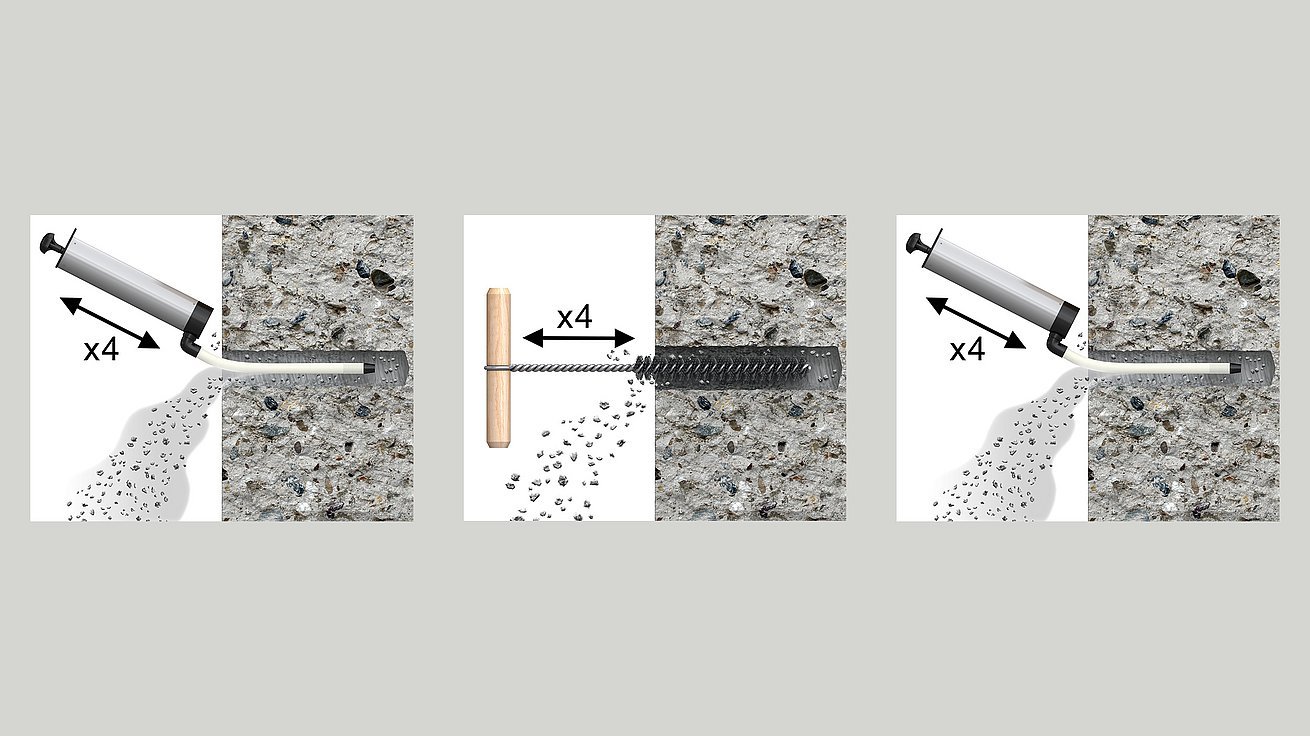

Tradycyjna metoda czyszczenia otworu pod kotwę chemiczną opiera się na zasadzie 4x4x4x, tj. 4-krotne przedmuchanie pompką, 4-krotne użycie wyciora oraz powtórne, 4-krotne użycie pompki ręcznej.

Zamiast pompki ręcznej możesz wykorzystać sprężone powietrze, które również umożliwi efektywne oczyszczanie otworu. Wówczas stosuj zasadę 2x2x2x (2-krotne przedmuchanie powietrzem, 2-krotne użycie wyciora, 2-krotne przedmuchanie otworu powietrzem).

3. Wprowadzenie masy kotwiącej do otworu

Trzeci etap montażu kotwy chemicznej to dozowanie żywicy. W tym kroku również należy zwrócić uwagę na kilka istotnych czynników. Błędna aplikacja żywicy będzie miała wpływ na osłabienie nośności kotwy, a tym samym mniej trwały montaż. Podczas dozowania żywicy weź pod uwagę następujące kwestie: datę ważności kotwy wklejanej, prawidłowe dobranie dozownika, użycie mieszacza z wysokiej jakości mikserem wewnątrz oraz poprawne wypełnienie otworu.

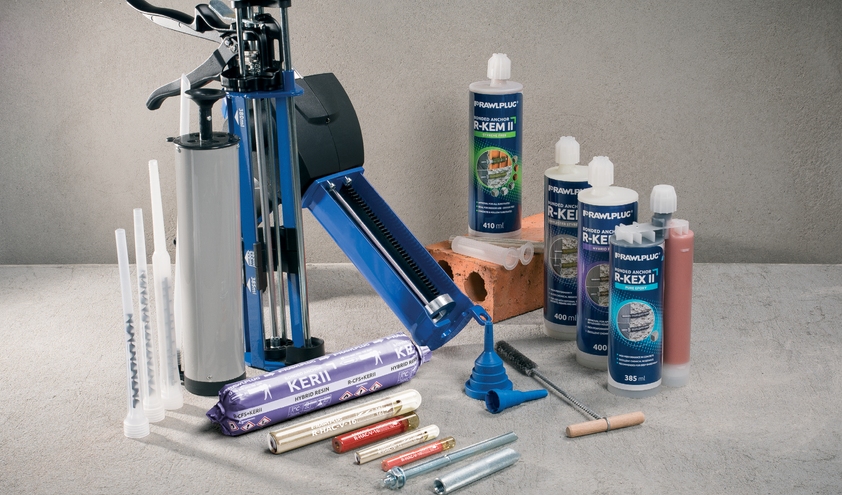

Jeśli korzystasz z kotwy chemicznej w kartridżu, czyli najpopularniejszym opakowaniu, umieszczasz go w pistolecie i dociskasz za pomocą dyszy. Pierwsze 10-12 cm mieszanki należy wycisnąć na karton, ponieważ jest to produkt, który nie został jeszcze dokładnie wymieszany, przez co nie posiada odpowiednich nośności. Gotowa do użycia żywica powinna mieć jednolity kolor i strukturę.

Dozowanie żywicy zacznij od końca otworu. Wyciskając mieszankę, jednocześnie wysuwaj aplikator z otworu. W przypadku podłoży pełnych dozuj żywicę do 70% głębokości otworu. Natomiast w podłożach otworowych, dla których należy zastosować tuleję siatkową, wypełnij otwór żywicą w 100%.

4. Kotwienie prętów

Pręt stanowi integralny element mocowania za pomocą kotwy chemicznej. Zaraz po wyciśnięciu żywicy w otworze należy umieścić wewnątrz pręt ruchem obrotowym. Żywicę, która wypłynie w trakcie wkładania pręta, zostaw i poczekaj aż wyschnie. Bez trudu usuniesz ją poprzez odłupanie, gdy będzie już całkiem sucha.

Czasy wiązania żywicy znajdziesz na opakowaniu. Utwardzanie żywicy zależy m.in. od temperatury otoczenia. Im cieplej, tym krótszy czas wiązania kotwy chemicznej. Należy też pamiętać, aby dobierać rodzaj kotwy do warunków termicznych. W ofercie Rawlplug dostępne są żywice w wersji standardowej, letniej oraz zimowej.

Jaką kotwę chemiczną wybrać? Obejrzyj wideoporadnik, z którego dowiesz się m.in., jakie zastosowanie i właściwości mają kotwy chemiczne.

5. Obciążenie układu

Gdy żywica będzie już całkowicie twarda, należy dołożyć element mocujący, otrzymując tym samym pełne obciążenie kotwy chemicznej.

Stosowanie kotew chemicznych, czyli podstawowe zasady przygotowania otworu

Mocowanie kotwy chemicznej nie jest trudne, jednak wymaga znajomość kilku podstawowych zasad. Dotyczą one zarówno wiercenia otworu, jego czyszczenia, jak i dozowania żywicy oraz montażu pręta. Zanim zamontujesz kotwę chemiczną wykonaj otwór o odpowiedniej głębokości oraz średnicy. Następnie dokładnie oczyść otwór wybraną metodą. W zależności od typu podłoża wypełnij otwór w 70% lub użyj tulei siatkowej i zadozuj żywicę w 100% głębokości otworu. Umieść pręt bezpośrednio w otworze lub tulei (w zależności od rodzaju podłoża) i poczekaj aż żywica zwiąże. Dopiero wówczas dołóż obciążenie.

Głębokość otworu pod kotwę chemiczną – dobór średnicy wiertła

W przeciwieństwie do kotew mechanicznych, gdzie wiercimy otwór o takiej samej średnicy, co rozmiar kotwy, w przypadku montażu kotew chemicznych, musisz pamiętać, aby otwór był większy niż średnica pręta. Jeśli zastosujesz taki sam rozmiar wiertła i zaaplikujesz żywicę, w otworze zabraknie miejsca na prawidłowy montaż pręta.

Dobierając rozmiar wiertła do średnicy pręta, kieruj się następującymi zasadami:

• Jeśli instalujesz pręty metryczne o średnicy do 16 mm, otwór musi być o 2 mm większy
• Jeśli pręt metryczny ma średnicę powyżej 16 mm, otwór powinien być o 4 mm większy
• Jeśli chcesz zamocować tuleję z gwintem wewnętrznym ITS o średnicy do 12 mm, otwór musi mieć średnicę o 2 mm większą
• Jeżeli natomiast tuleja z gwintem wewnętrznym ma średnicę powyżej 12 mm, otwór powinien być o 4 mm większy

W żywicy można również instalować pręty zbrojeniowe.

• Te o średnicy do 14 mm wymagają otworu o średnicy powiększonej o 4mm

Dla ułatwienia zasady te zostały przedstawione w tabeli:

Jeśli masz jakiekolwiek wątpliwości, jak dobrać rozmiar otworu pod kotwę chemiczną, wszystkie informacje na ten temat znajdziesz także w aprobatach technicznych.

Otwór pod kotwę chemiczną a rodzaj podłoża

Ostatnia rzecz, jaką należy wziąć pod uwagę, przygotowując otwór pod kotwę wklejaną, to rodzaj podłoża, w którym aplikujesz kotwę. Jeśli chcesz wykonać kotwienie w materiałach murowych, konieczne będzie użycie tulei siatkowej. Aplikacja żywicy bezpośrednio do otworu byłaby po prostu niemożliwa, ze względu na otwory w podłożu. Tuleja pozwala odpowiednio wycentrować pręt oraz zapewnia równomierne zadozowanie żywicy w otworze.
