Moduł: Izolacje na dachach – mocowanie obwodowe
Mocowanie izolacji dachu po obwodzie - dowolność czy konieczność?
Czym jest mocowanie obwodowe?
Jest to dodatkowe mocowanie poszczególnych warstw izolacji np. membrany PVC poza zakładem wzdłuż obrysu budynku. Zagadnienie to dotyczy nie tylko wspomnianych krawędzi budynku, ale też wszelkiego rodzaju otworów w konstrukcji, takich jak okna, drzwi, wentylacje i kominy. Najczęściej z tą kwestią mamy więc do czynienia w przypadku izolacji dachów płaskich, a także w innych modułach dachowych t.j. „Blacha na dachu” i „Płyta warstwowa na dachu”.
Jaki ma wpływ na obliczenia?
Włączenie funkcji „Mocowanie Obwodowe” nie ma wpływu na obliczenia mocowanie głównego, co więcej program dobiera łączniki do tego zastosowania, uwzględniając wszystkie dane ogólne, takie jak np. spadki. W programie jest funkcja zdefiniowania rozstawu, zarówno dla obrysu, jak i dla otworów, bez wzajemnej zależności. W edytorze kształtu można dodatkowo zaznaczyć krawędzie, na których mocowanie to będzie występować, a na których nie. Na wydruku wyszczególniona będzie osobna rubryka z informacją o dodatkowych łącznikach przeznaczonych do mocowania obwodowego.
Jak użyć tej opcji w programie EasyFix?
Przedstawiony poniżej przykład dotyczy izolacji na dachach płaskich.

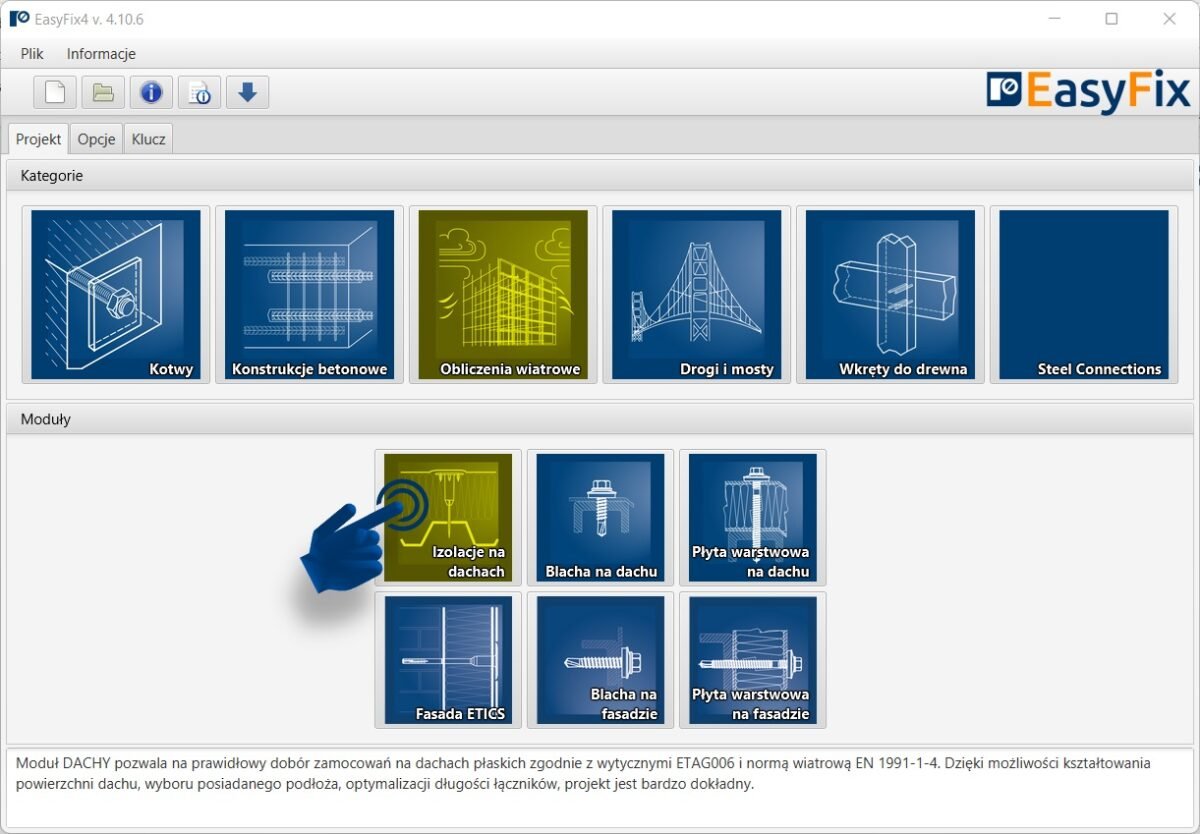

Uruchom oprogramowanie EasyFix. W oknie menadżera przejdź do kategorii „Obliczenia wiatrowe”, a następnie otwórz moduł „Izolacje na dachach”.

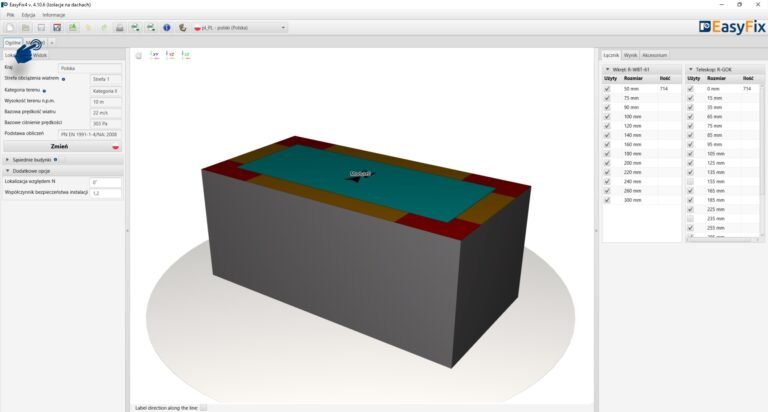

Po uruchomieniu modułu obliczeniowego i wprowadzeniu danych wyjściowych, przejdź do zakładki „Module0” w lewym górnym rogu okna, pod paskiem narzędzi.

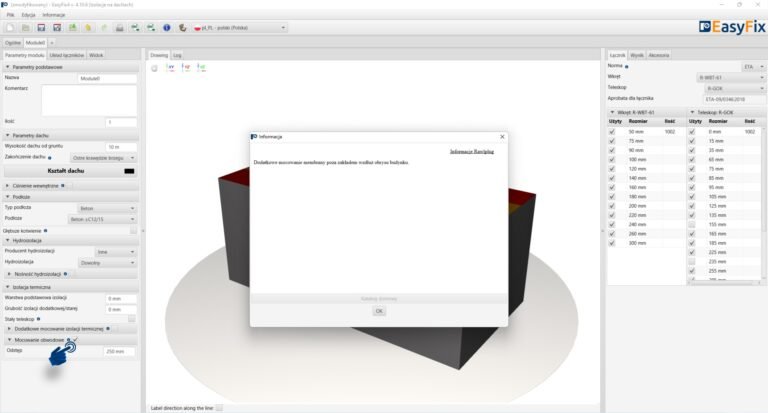

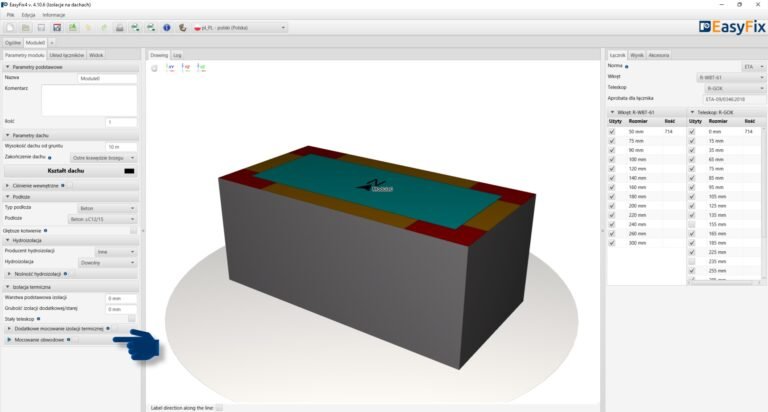

Funkcja „Mocowanie Obwodowe” znajduje się na samym dole wstążki „Parametry modułu”. Można ją włączyć, zaznaczając „kwadratowe okienko wyboru”, a następnie wpisując wartość rozstawu.
By uzyskać więcej informacji, kliknij w niebieską ikonkę „i” lub skontaktuj się z Pomocą Techniczną.
