EasyFix 4.10.12 – najnowsza aktualizacja programu obliczeniowego
Kluczową cechą naszego programu obliczeniowego EasyFix 4 jest ciągły rozwój. W jej najnowszej wersji 4.10.12 zwracamy uwagę na dwie nowości: poszerzenie możliwości projektowych w module Pręty zbrojeniowe oraz możliwość budowania własnej bazy danych w modułach Obliczenia wiatrowe oraz Drogi i mosty.
Aktualizacja EasyFix 4.10.12 to dwie nowości: poszerzenie możliwości projektowych w module Pręty zbrojeniowe (system głębokiego kotwienia – kotwy wklejane) oraz możliwość budowania własnej bazy danych w modułach kategorii Obliczenia wiatrowe oraz Drogi i mosty.

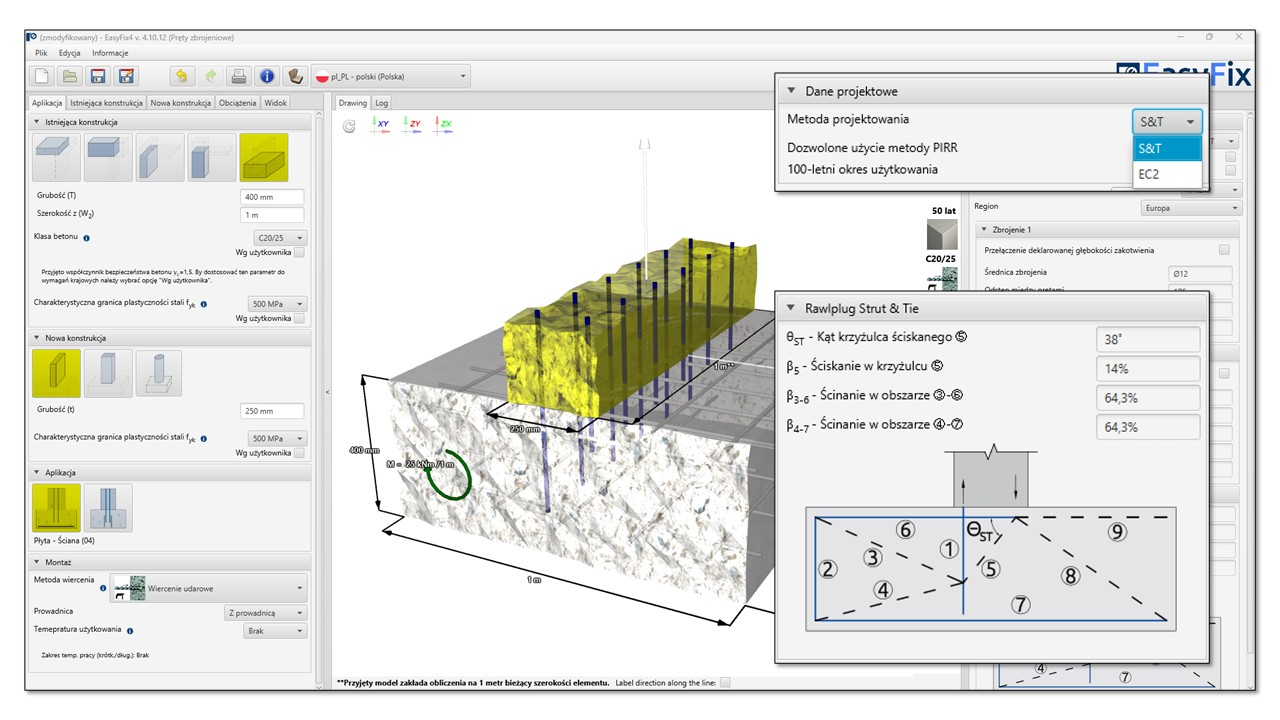

Metoda projektowa S&T (Strut & Tie) – kategoria Konstrukcje betonowe: moduł Pręty zbrojeniowe
Wprowadzenie nowej metody projektowej S&T (Strut & Tie) istotnie poszerza możliwości projektowe podczas analizy zagadnień wklejanych prętów zbrojeniowych w konstrukcjach żelbetowych. Dotychczasowe rozwiązanie było ograniczone koniecznością tworzenia połączeń wklejanych na zakład z istniejącym zbrojeniem w konstrukcji. W wielu przypadkach, ze względu na geometrię łączonych elementów, typ obciążenia (lub brak danych), warunek ten okazywał się kluczowy i uniemożliwiał wykonanie poprawnych obliczeń.
Nowe podejście S&T stwarza możliwość zaprojektowania połączeń dla znacznie szerszej grupy przypadków. Program automatycznie, stosownym komunikatem, podpowiada konieczność zastosowania metody S&T dla wybranych przypadków. Metoda może być z powodzeniem wykorzystana przy projektowaniu prętów startowych, w szczególności połączeń płyty/belki ze ścianą oraz ściany/słupa z fundamentem – wszędzie tam, gdzie występuje obciążenie momentem zginającym.

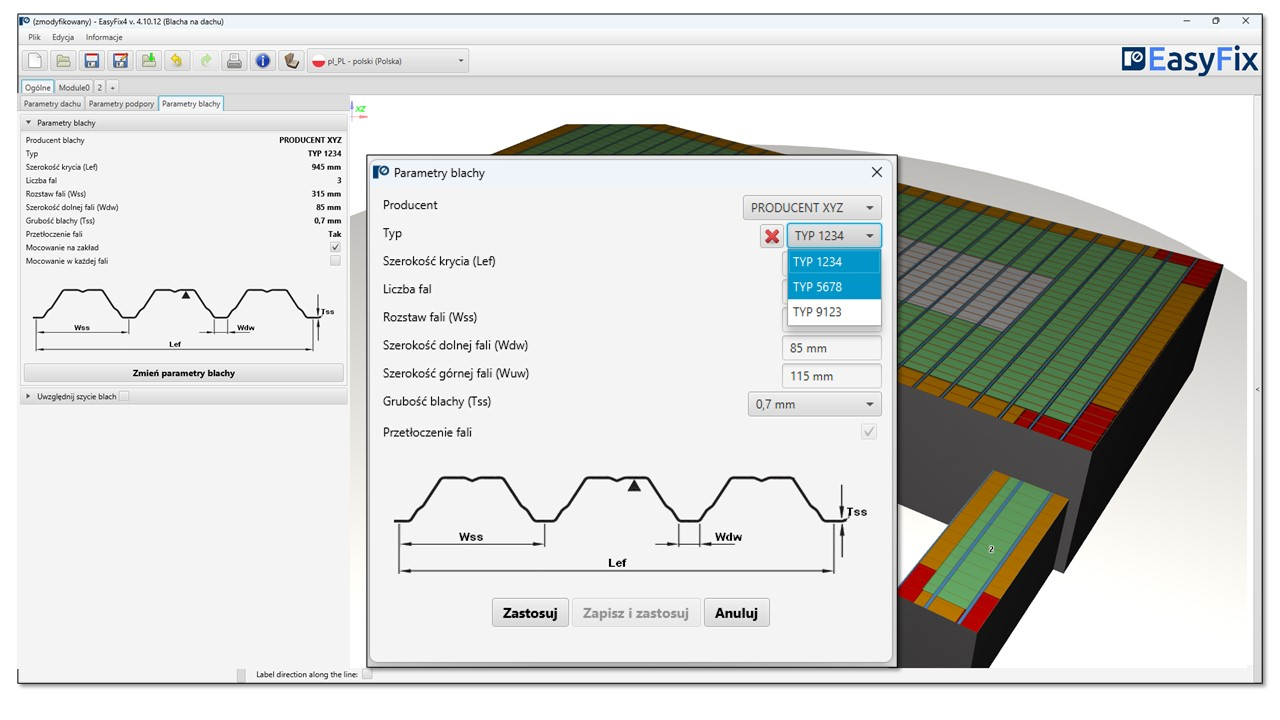

Budowanie własnej bazy danych
Funkcjonalność polegająca na możliwości budowania własnej bazy danych dotyczy blach trapezowych, płyt warstwowych, barier drogowych w modułach Obliczenia wiatrowe oraz Drogi i mosty.
Moduły obliczeniowe związane z mocowaniem blachy trapezowej, płyt warstwowych oraz barier drogowych zawierają szereg wstępnie zdefiniowanych typów w/w elementów. Już teraz użytkownik ma możliwość wyboru elementu spośród listy najpopularniejszych producentów.
Mając jednak na uwadze globalny zasięg programu, nowa funkcja pozwala na tworzenie własnej bazy danych, uwzględniającej lokalne produkty. Projektant w prosty, intuicyjny sposób może zdefiniować własne, najczęściej używane przekroje, zapisać je na liście i wrócić do nich przy kolejnych projektach. Spersonalizowana w taki sposób baza danych przyspiesza pracę, eliminując zbędne wykonywanie powtarzalnych czynności.
Oprogramowanie dla projektantów – korzystaj bezpłatnie
Program jest niezmiennie dostępny bezpłatnie na stronie https://easyfix.rawlplug.com/pl/. Na stronie https://easyfix.rawlplug.com/pl/blog/ znajdziesz również pomocne tutoriale video, dzięki którym lepiej poznasz możliwości oprogramowania. Uzupełnieniem wsparcia dla projektantów jest również nasza rozbudowana biblioteka modeli i rysunków BIM Rawlplug - https://bim.rawlplug.com/.
