Kotwy chemiczne - właściwości i zastosowanie w warunkach ekstremalnych

10 min
linkedinfacebooktwitter

Kotwy chemiczne to wszechstronne rozwiązania montażowe, idealne zarówno dla profesjonalistów, jak i przy mniejszych pracach remontowych. Wytrzymałość i niezawodność kotew chemicznych pozwala również na ich wykorzystanie w ekstremalnych warunkach. Jakich? Odpowiedź znajdziesz poniżej.

Warunki pogodowe stanowią nieodłączny element procesu planowania każdego projektu budowlanego czy montażowego, często przekształcając się z łagodnego wyzwania w prawdziwą zmorę dla inżynierów i wykonawców. Decyzje dotyczące doboru technik i materiałów mocujących do różnorodnych podłoży muszą uwzględniać potencjalne skrajności, od mroźnych zim po upalne lata, od suchych okresów po czas deszczu. Jednak, to nie tylko zmienne warunki atmosferyczne mogą generować trudności w wyborze odpowiednich technik mocowania. Często, to same warunki środowiska montażowego – niezależnie od pogody – kwalifikują się jako ekstremalne i wymagają specjalistycznego podejścia oraz rozwiązań.

Wybór odpowiedniej kotwy chemicznej – od czego zależy?

Od dynamicznych obciążeń pojawiających się w ruchliwych miejscach publicznych, przez ekspozycję na agresywne substancje chemiczne w przemysłowych zakładach produkcyjnych, aż po wymagania specjalne stawiane przez precyzyjne konstrukcje inżynieryjne – wyzwania te wymagają nie tylko gruntownego zrozumienia natury każdego zadania, ale również dogłębnej wiedzy o dostępnych technologiach mocowania. W tym kontekście, kotwy chemiczne wyłaniają się jako jedno z najbardziej elastycznych i zarazem wytrzymałych rozwiązań.

Rodzaje i zastosowanie kotew chemicznych

W nowoczesnym budownictwie coraz większą rolę odgrywają innowacyjne metody mocowania, które muszą sprostać rosnącym wymaganiom zarówno w zakresie wytrzymałości, jak i efektywności. Kotwy wklejane stanowią jedno z kluczowych rozwiązań w tej dziedzinie, szczególnie gdy chodzi o mocowanie prętów zbrojeniowych i gwintowanych w betonie oraz, w przypadku kotwy poliestrowej, innych materiałach budowlanych (np. murowych). Wybór odpowiedniej kotwy chemicznej ma niebagatelne znaczenie dla trwałości i stabilności konstrukcyjnej.

Jeśli chcemy odpowiednio wybrać kotwę, musimy wcześniej zrozumieć specyfikację danego produktu. Analiza warunków, w których kotwa będzie użytkowana, powinna pomóc potencjalnym użytkownikom dobierać żywicę tak, aby uniknąć ewentualnych pomyłek. Należy jednak pamiętać, że mocowanie przy użyciu tych technik wymaga zarówno precyzyjnego przygotowania podłoża, jak i poprawnie wykonanej aplikacji.

Niezależnie od rodzaju, kotwy wklejane mogą być stosowane blisko krawędzi podłoża, minimalizując ryzyko wyłamania krawędzi, co jest możliwe dzięki braku wywierania napięcia w materiale podczas instalacji. Dlatego też mocowania chemiczne tego typu świetnie się sprawdzą przy instalacjach takich jak montaże kap chodnikowych, barier autostradowych, czy regałów wysokiego składowania.

Więcej na temat minimalnych odległości kotwy od krawędzi betonu możecie przeczytać w tym wpisie

Należy jednak pamiętać, że mamy różne rodzaje kotew chemicznych, dlatego warto zwrócić uwagę na ich zalety i wady, zanim dokona się wyboru odpowiedniej. Gdzie powinniśmy zastosować kotwę i kiedy się je stosuje to podstawowe, ale nie jedyne pytania, na które trzeba poznać odpowiedź przed zakupem produktu.

Systemy aplikacji kotew chemicznych Rawlplug dzielą się na:

  • kartridżowy
  • bezkartridżowy (CFS+) – redukujący odpady i wymagający specjalnego wyciskacza,
  • oraz kapsułkowy – idealny do pojedynczych kotwień, bez potrzeby używania specjalnych narzędzi.

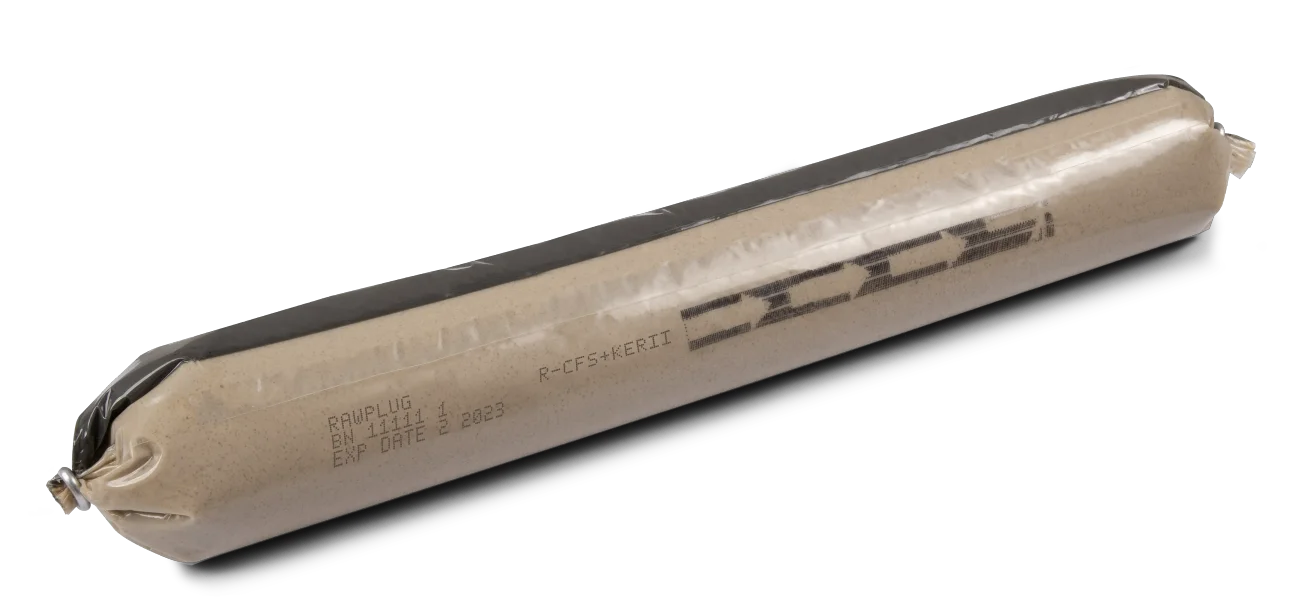

Bezkartridżowy system CFS+ od Rawlplug
Bezkartridżowy system CFS+ Rawlplug

Każdy z wymienionych systemów ma swoje zalety zastosowania. Jeśli chcecie dowiedzieć się więcej o tym, jak stosować bezkartridżowy system aplikacji kotew to możecie znaleźć taki wpis na naszym blogu.



Sposób użycia kotwy chemicznej

Kotwa chemiczna to jednak nie tylko żywica, ale również element kotwiony:

  • pręt gwintowany,
  • pręt zbrojeniowy, lub
  • tuleja z gwintem wewnętrznym.

Minimalna jakość użytej stali nie powinna być mniejsza niż klasy 5.8. Często stosowane są również rozwiązania o klasie 8.8 dla dodatkowej wytrzymałości.

Precyzja wywierconego otworu ma ogromne znaczenie. Dla szpilek o rozmiarze:

  • od 8 do 16 mm otwór powinien być większy o 2 rozmiary,
  • od 20 do 24 mm – o 4 rozmiary,
  • dla tych powyżej 30 mm otwór musi być większy aż o 5 mm.

Należy przy tym pamiętać o odpowiednim wyczyszczeniu otworu. To aspekt, który bezpośrednio wpływa na nośność kotew chemicznych. Dla mocowania w podłożach innych niż beton (np. dla materiałów otworowych) niezbędne jest użycie tulei siatkowej, zapobiegającej rozlewaniu się żywicy wewnątrz pustaka, co zapewnia stabilność i trwałość montażu.

Tuleja siatkowa

Nie można również zignorować znaczenia informacji zawartych na etykiecie produktu, takich jak:

  • data ważności
  • czas montażu – okres, w którym pręt musi zostać umieszczony w otworze,
  • czas całkowitego wiązania – czyli czas, po którym kotwę można obciążyć
  • oraz temperatura podłoża, która ma znaczący wpływ na proces wiązania żywicy.

Rozumienie i właściwe stosowanie tych zasad gwarantuje nie tylko skuteczność kotwienia, ale także jego trwałość i bezpieczeństwo w skrajnych przypadkach, co czyni kotwy chemiczne niezastąpionym rozwiązaniem w szerokiej gamie aplikacji budowlanych i montażowych.

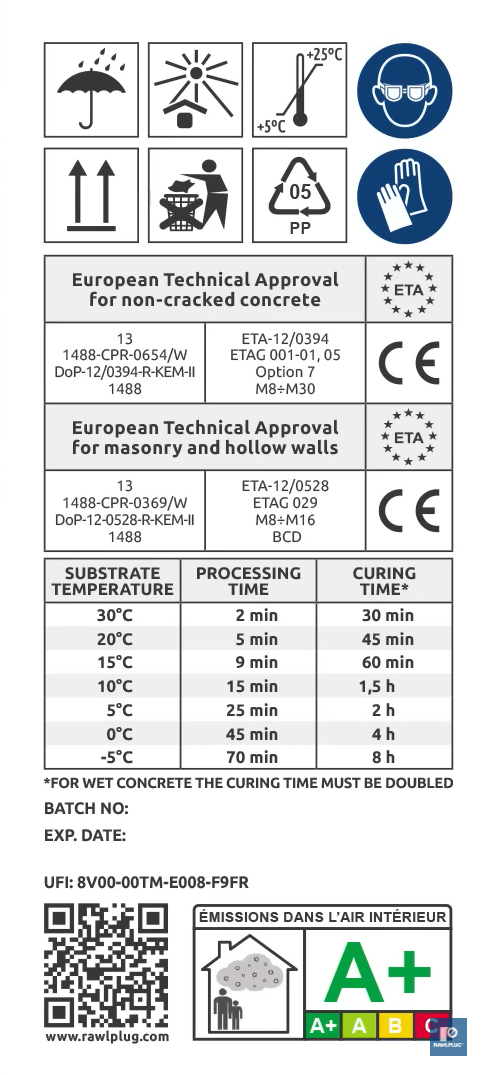

Etykieta Kotwa Chemiczna Rawlplug
Przykładowa etykieta kotwy chemicznej Rawlplug w języku angielskim

Jaka kotwa chemiczna? Rodzaje żywic do betonu

Rodzaj podłoża, właściwa ilość masy żywicznej, sposób użycia, aplikacja masy kotwiącej, rodzaj obciążenia i elementów kotwionych, czy też odpowiednio wywiercony i oczyszczony otwór, to tylko niektóre z czynników, które trzeba wziąć pod uwagę przy planowaniu prac z kotwami chemicznymi. Dlatego tak ważnym jest, aby przy doborze odpowiedniej żywicy zwrócić uwagę nie tylko na zalety i wady danego produktu, ale również i specyfikę środowiska, w którym kotwa ma zostać użyta.

Rodzaje kotew chemicznych można podzielić na parę sposobów, z czego głównym rozróżnieniem jest to zależne od podłoża. Wszystkie z nich nadają się bowiem do betonu. Poliestrowa kotwa wklejana natomiast jest jedyną, która znajdzie zastosowanie w podłożach otworowych (np. podczas mocowania w pustakach).

Więcej na temat mocowania kotew chemicznych do betonu znajdziecie w naszym wpisie na blogu.



Kotwa chemiczna epoksydowa

Kotwa chemiczna epoksydowa wykazuje najwyższe parametry w zakresie wytrzymałości i niezawodności. Charakteryzuje się powolnym procesem utwardzania, tworząc przy tym niewiarygodnie silne wiązania z podłożem betonowym, zapewniając trwałość na lata. Jej unikalna kompozycja, oparta na prepolimerach epoksydowych z dodatkiem specjalnie dobranych utwardzaczy, pozwala na osiągnięcie najlepszych parametrów wytrzymałości mechanicznej i chemicznej. To czyni je preferowanym wyborem dla aplikacji wymagających nie tylko stabilności, ale i długotrwałej odporności, takich jak zakotwienie ciężkich konstrukcji stalowych lub maszyn przemysłowych, gdzie niezawodność jest kluczem do bezpieczeństwa.

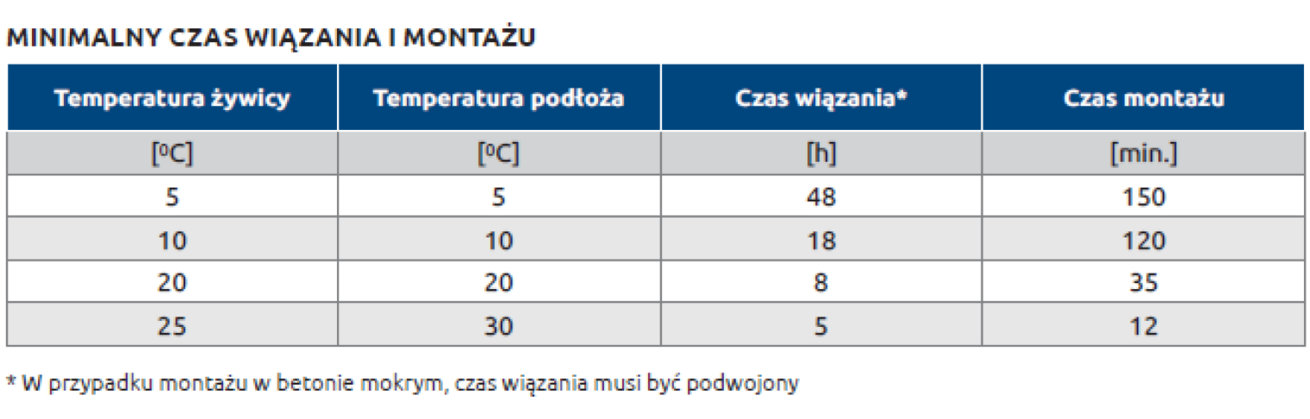

Minimalny czas wiązania kotwy chemicznej epoksydowej i jej montażu na podstawie R-KEX-II
Minimalny czas wiązania kotwy chemicznej epoksydowej i jej montażu na podstawie R-KEX-II

Kotwa chemiczna hybrydowa

Dla przedsięwzięć, które domagają się szybkości działania bez kompromisu w zakresie siły, kotwa chemiczna hybrydowa prezentuje się jako odpowiedź na te wyzwania. Łącząc szybkość utwardzania się z solidnością zbliżoną do żywic epoksydowych, wyłania się jako opcja idealna dla tych, którzy pragną efektywności montażu przy równoczesnym zachowaniu wytrzymałości strukturalnej. Ich zastosowanie jest szczególnie cenne przy montażu elementów wymagających natychmiastowego mocowania, jak słupy czy belki – gdzie każda sekunda pracy ma znaczenie.

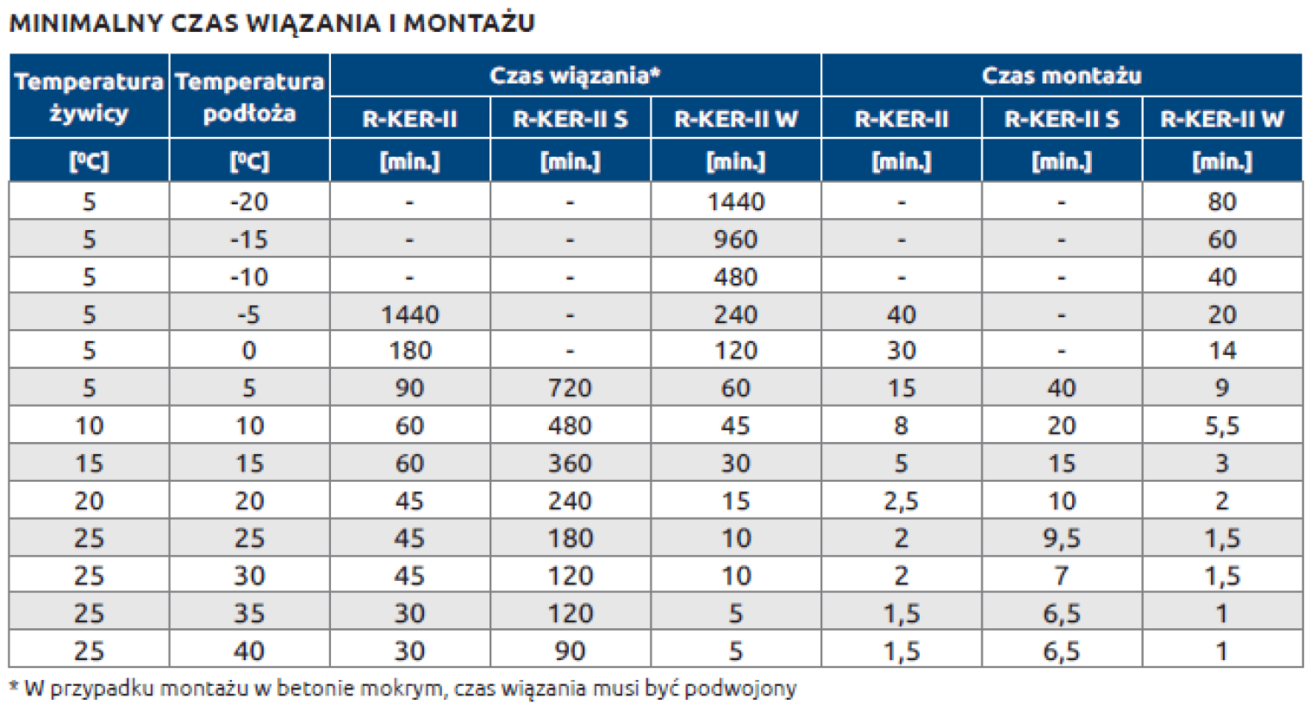

Minimalny czas wiązania kotwy chemicznej hybrydowej i jej montażu na podstawie R-KER-II
Minimalny czas wiązania kotwy chemicznej hybrydowej i jej montażu na podstawie R-KER-II

Kotwa chemiczna winyloestrowa

Alternatywą dla tradycyjnych aplikacji są żywice winyloestrowe w formie ampułek, które oferują praktyczne i ekonomiczne rozwiązanie dla pojedynczych mocowań. Wyróżniają się poprawionymi właściwościami technicznymi, bardzo dobrą odpornością na działanie wilgoci oraz zdolnością do wytrzymywania skrajnych temperatur. Stanowią doskonały wybór do zastosowań profesjonalnych, takich jak mocowanie balustrad, barierek ochronnych czy systemów magazynowych.

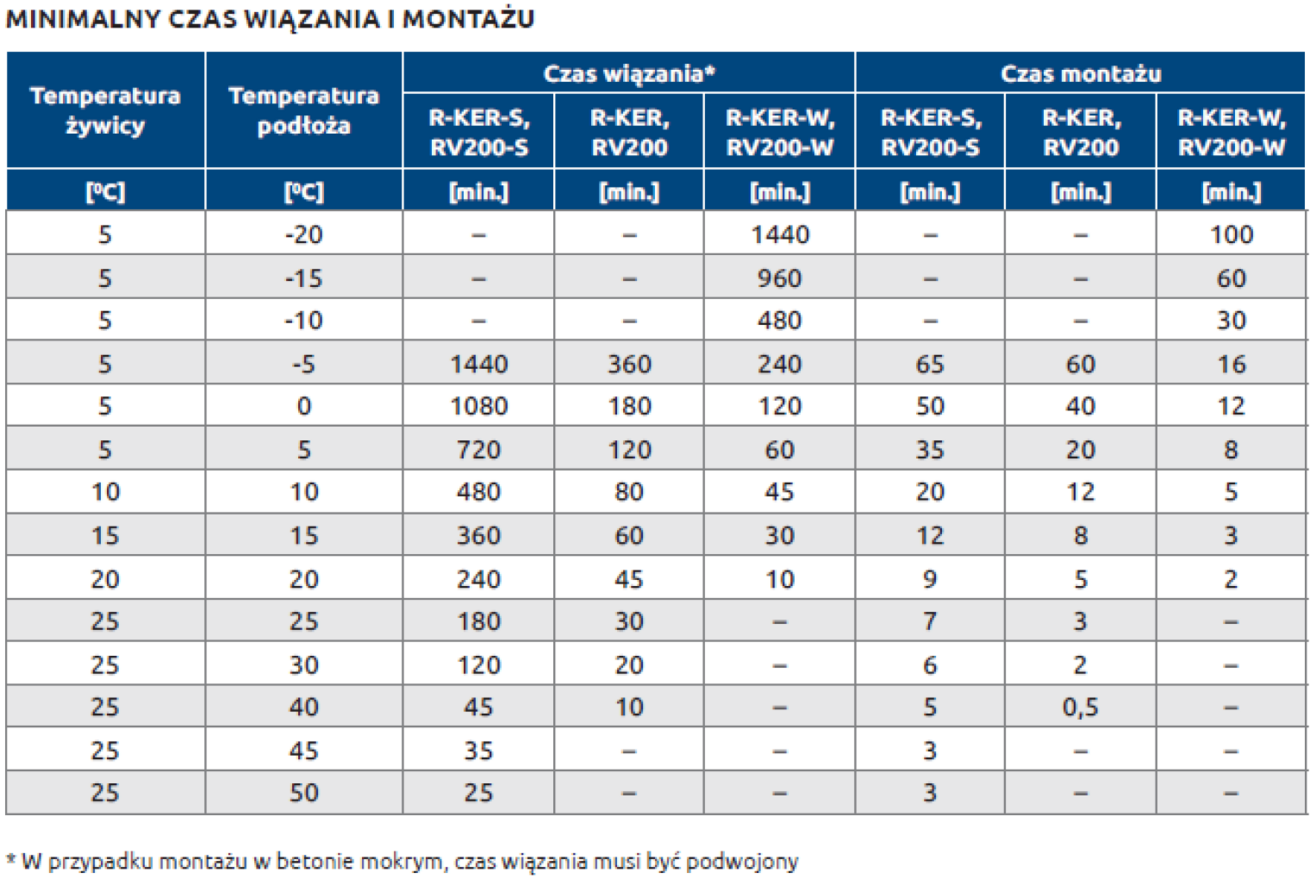

Minimalny czas wiązania kotwy chemicznej winyloestrowej i jej montażu na podstawie R-KER
Minimalny czas wiązania kotwy chemicznej winyloestrowej i jej montażu na podstawie R-KER

Poliestrowa kotwa wklejana

Opracowane z myślą o uniwersalności, kotwy z żywic poliestrowych stanowią wszechstronne rozwiązanie dla szerokiej gamy podłoży, od tradycyjnych betonów aż po materiały murowe, stanowiąc jedno z najbardziej elastycznych rozwiązań. W przypadku podłoży otworowych, do ich stosowania wymagana jest specjalna tuleja siatkowa, która zapobiega rozprzestrzenianiu się żywicy w strukturach porowatych. Takie innowacje rozszerzają zakres ich zastosowania nie tylko w przemyśle, ale również w domowych aplikacjach, takich jak montaż systemów fasadowych, konsol instalacyjnych, markiz czy bram garażowych.

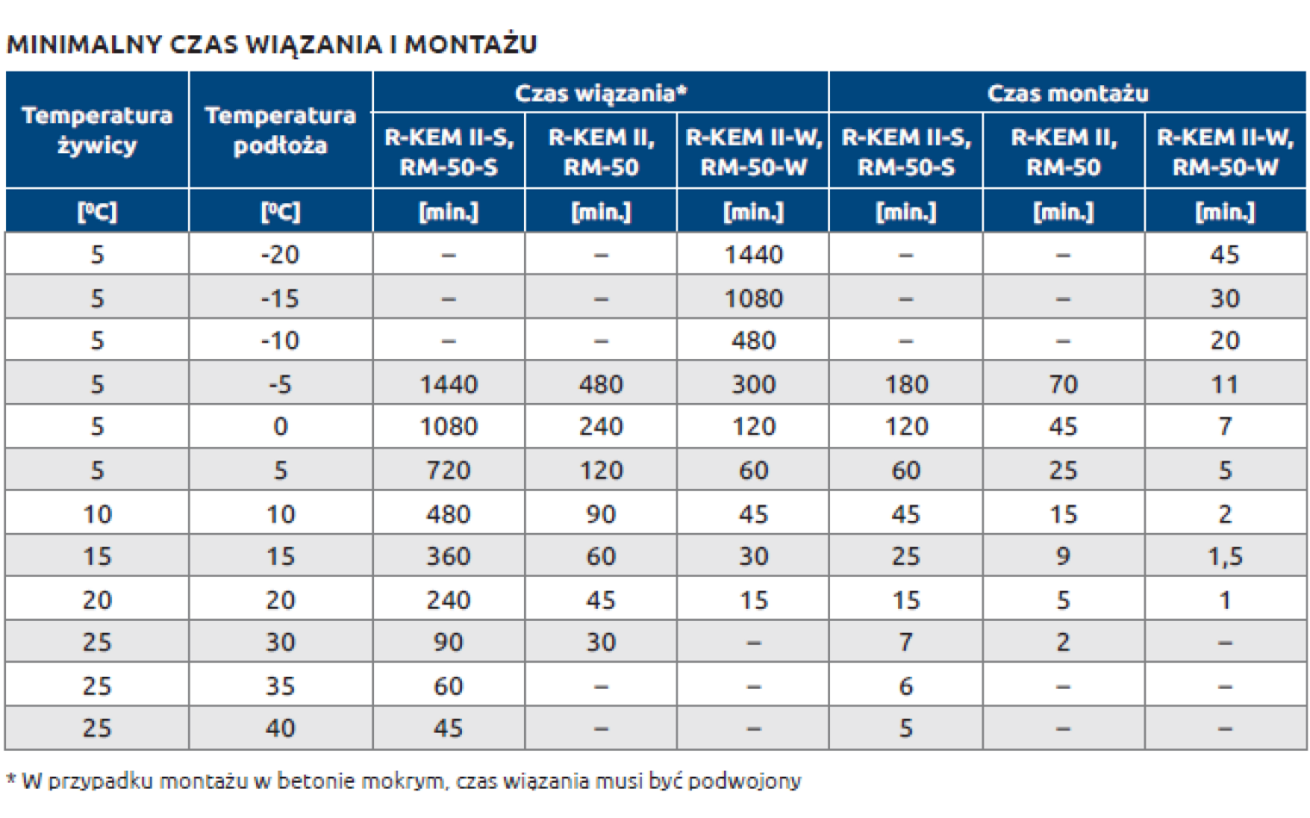

Minimalny czas wiązania kotwy chemicznej poliestrowej i jej montażu na podstawie R-KEM II
Minimalny czas wiązania kotwy chemicznej poliestrowej i jej montażu na podstawie R-KEM II

Aby zoptymalizować proces wyboru odpowiedniej żywicy, warto skorzystać z dedykowanego oprogramowania, takiego jak program EasyFix. Pozwala on na precyzyjne wprowadzenie parametrów zakotwienia, uwzględniając typ podłoża, obciążenia czy odległości od krawędzi, co jest nieocenioną pomocą w planowaniu skutecznych i bezpiecznych mocowań.

Wpis na temat obliczeń żywicy potrzebnej do przeprowadzenia montażu znajdziecie już na naszym blogu!

Autorski program EasyFix Rawlplug

Zalety stosowania kotew chemicznych. Ekstremalne warunki montażowe

W świecie zaawansowanych technik montażowych, termin „ekstremalne warunki” nabiera szczególnego znaczenia, odnosząc się do szeregu wyjątkowo trudnych okoliczności, które mogą wystąpić podczas aplikacji i eksploatacji kotew chemicznych.

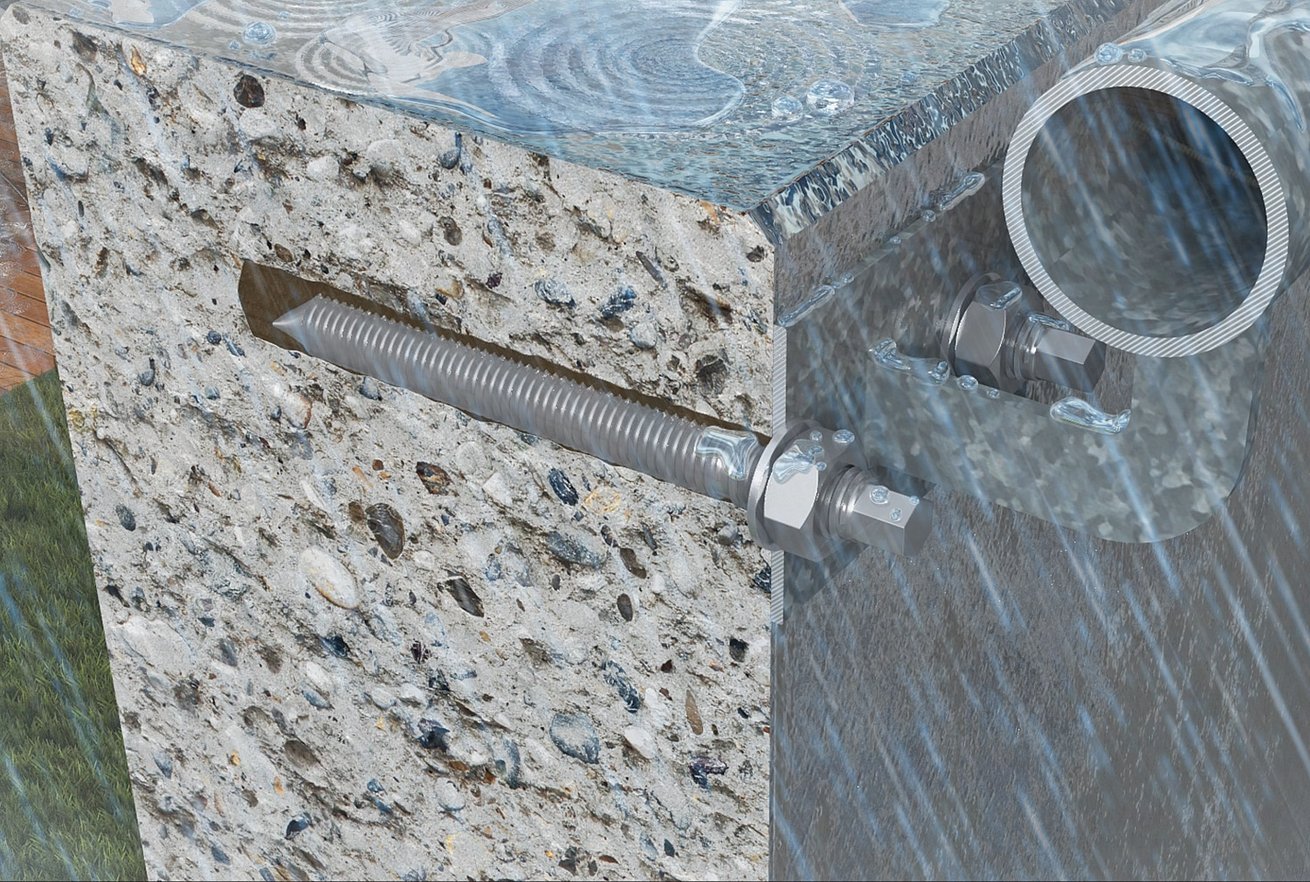

  • Ekstremalne temperatury. Niskie wartości, potrafiące spowolnić reakcje chemiczne niezbędne do utwardzenia żywicy, oraz wysokie, które mogą przyspieszać ten proces, często z niepożądanymi skutkami, wymagają specjalnego podejścia do wyboru i aplikacji materiałów.

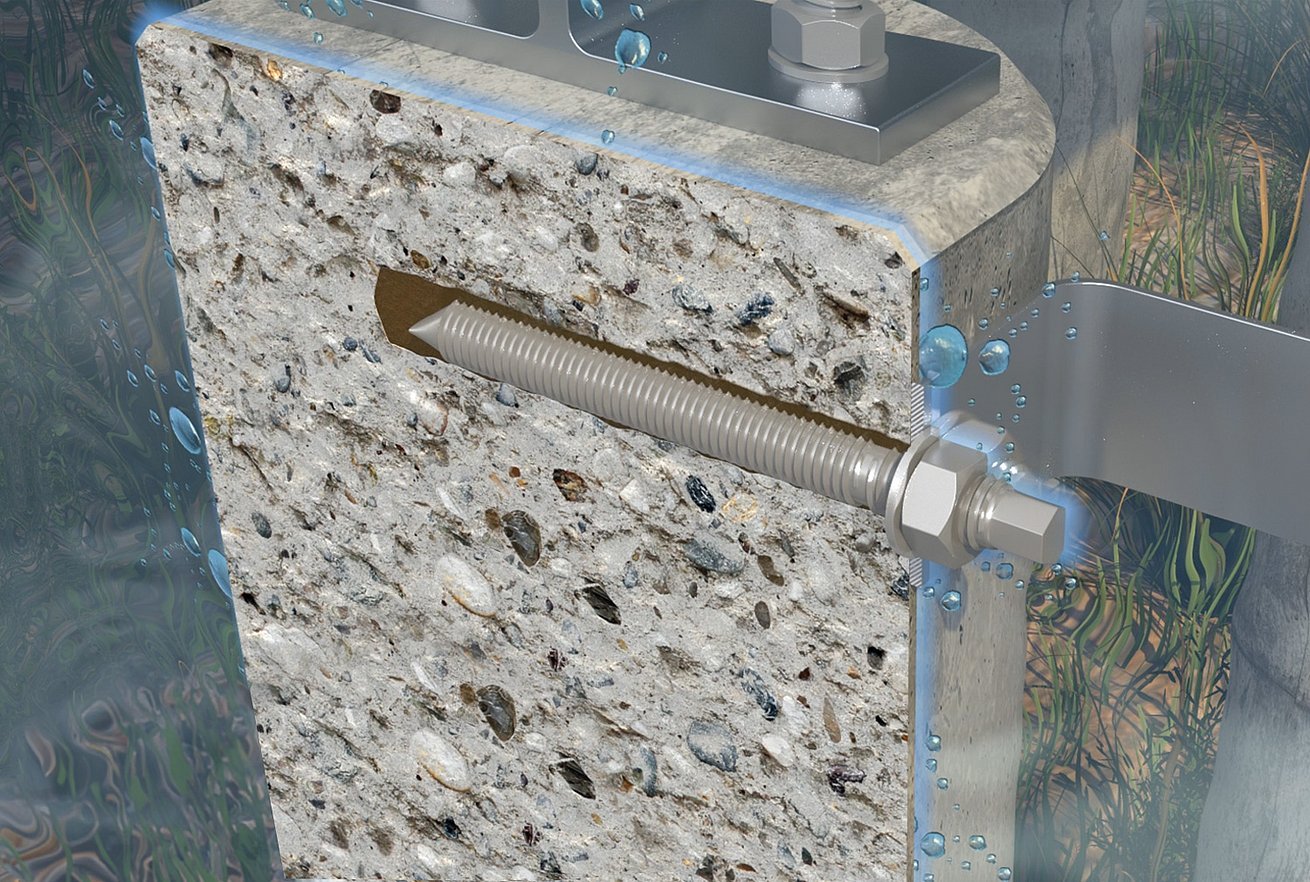

  • Wilgotność i zanurzenie w wodzie. To kolejne wyzwanie, zwłaszcza w środowiskach narażonych na ciągłe działanie wody lub w miejscach o wysokiej wilgotności, gdzie kontrola nad adhezją i korozją jest kluczowa.
  • Agresywne środowisko chemiczne. Agresywne środowisko chemiczne to miejsca, gdzie substancje takie jak sole, kwasy, zasady czy rozpuszczalniki organiczne są obecne w dużych stężeniach, mogąc prowadzić do korozji, degradacji lub nawet zniszczenia materiałów konstrukcyjnych.
  • Dynamiczne obciążenia i wibracje. Dynamiczne obciążenia i wibracje, występujące na przykład w obszarach o intensywnym ruchu pojazdów, w pobliżu działających maszyn lub w konstrukcjach narażonych na regularne uderzenia, stanowią unikalne wyzwanie dla kotew wklejanych. W takich sytuacjach, istotne staje się nie tylko odpowiednie zakotwienie, ale także zdolność kotwy do amortyzowania i rozpraszania energii.
  • Ekstremalne ciśnienie i obciążenia. W aplikacjach inżynieryjnych i budowlanych, gdzie kotwy są poddawane ekstremalnym ciśnieniom i obciążeniom - jak w przypadku mostów, wieżowców, tuneli czy tam - wytrzymałość na ściskanie, rozciąganie i ścinanie staje się krytyczna. Odpowiednio dobrane kotwy muszą nie tylko utrzymać integralność konstrukcji w normalnych warunkach użytkowania, ale także wytrzymać dodatkowe siły wywołane przez naturalne katastrofy takie jak trzęsienia ziemi, huragany czy powodzie.

Gdzie jest stosowana kotwa epoksydowa?

Stefy sejsmiczne

W regionach zagrożonych aktywnością sejsmiczną, projektowanie i budowa konstrukcji wymaga uwzględnienia potencjalnych sił wywołanych przez trzęsienia ziemi. W takim kontekście, zastosowanie kotwy chemicznej do betonu wydaje się być najrozsądniejszą decyzją. Kotwy chemiczne, dzięki swojej zdolności do tworzenia elastycznych, a zarazem wytrzymałych połączeń między elementami konstrukcyjnymi a podłożem, oferują nieocenioną wartość w zabezpieczaniu konstrukcji przed uszkodzeniami spowodowanymi przez wstrząsy sejsmiczne.

Innowacje w dziedzinie kotew chemicznych koncentrują się na zwiększeniu ich zdolności do absorpcji energii i rozpraszania naprężeń, co jest niezbędne w sytuacjach sejsmicznych. Specjalne formuły żywic są opracowywane tak, aby utrzymać integralność strukturalną nawet podczas intensywnych wstrząsów. Ponadto, kotwienie chemiczne odgrywa istotną rolę nie tylko w nowych konstrukcjach, ale również w procesie modernizacji i wzmocnienia istniejących budynków.

Kiedy ziemia drży, a budynki są wystawione na ekstremalne testy wytrzymałości, kotwy epoksydowe stają się niezastąpionym elementem zabezpieczającym stabilność konstrukcji. Dzięki swojej wyjątkowej elastyczności i zdolności do absorbowania drgań, te specjalistyczne żywice są często wybierane do zastosowań w regionach podatnych na trzęsienia ziemi. Zaprojektowane z myślą o ekstremalnych obciążeniach, kotwy epoksydowe utrzymują integralność konstrukcji, redukując ryzyko uszkodzeń spowodowanych dynamicznymi siłami sejsmicznymi. Ich niezrównana adhezja do betonu i stali, potwierdzona w wielu badaniach i aplikacjach, stanowi fundament bezpieczeństwa w nieprzewidywalnych warunkach naturalnych.

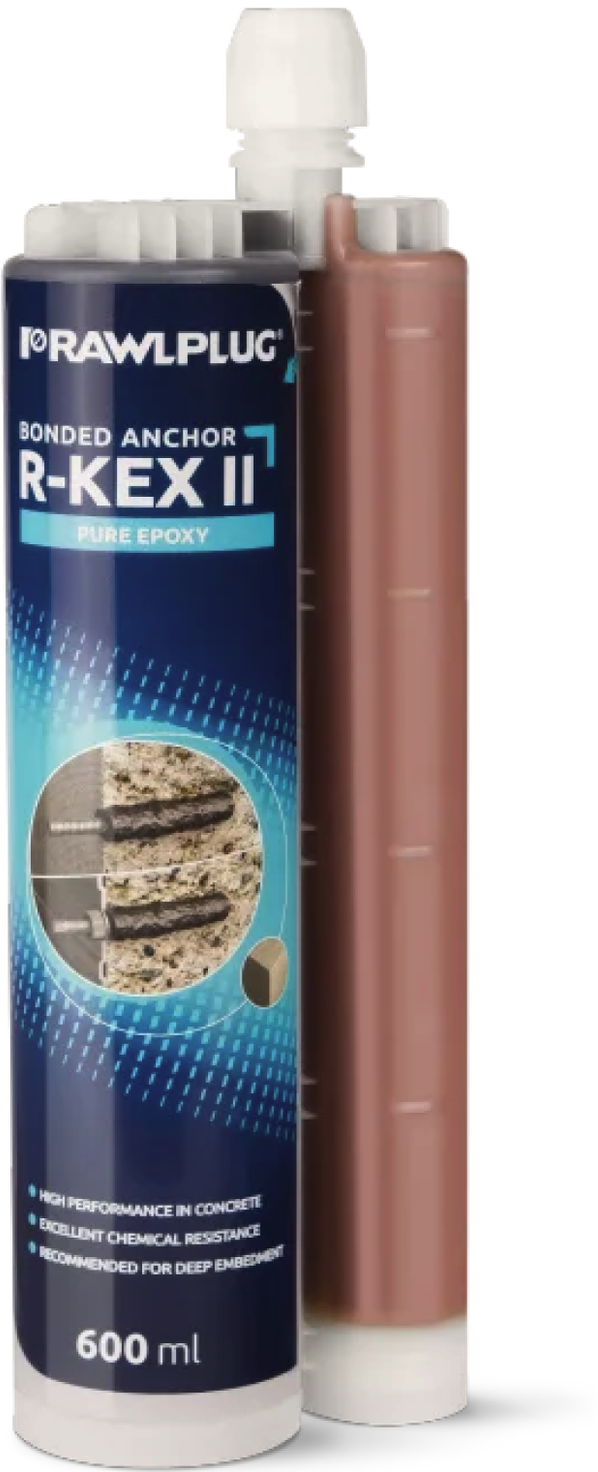

Kotwa epoksydowa Rawlplug

Kotwa epoksydowa i jej odporność ogniowa

W kontekście bezpieczeństwa pożarowego, wybór systemów kotwienia, które zachowają swoje właściwości konstrukcyjne nawet podczas ekstremalnych temperatur generowanych przez ogień, jest niezbędny. Kotwy chemiczne, chociaż niepłonące same w sobie, podlegają degradacji pod wpływem wysokiej temperatury, co wymaga szczególnej uwagi przy ich doborze i zastosowaniu w projektach budowlanych.

Odporność ogniowa kotew chemicznych odnosi się do zdolności utrzymania strukturalnej integralności i nośności podczas pożaru. W wysokich temperaturach, np. w przypadku pożaru, przyczepność wiązania mieszanki chemicznej szybko się pogarsza. Z tego powodu kotwa może nie być dłużej w stanie utrzymać nieruchomych obiektów, tworząc tym samym zagrożenie dla życia.

W scenariuszu pożaru, gdzie każda sekunda decyduje o skutkach, kotwy epoksydowe wyróżniają się jako ognioodporne rozwiązanie, które może zapewnić dodatkowy czas na ewakuację i reakcję służb ratowniczych. Charakteryzując się zwiększoną odpornością na wysoką temperaturę, żywice epoksydowe zachowują swoje właściwości mechaniczne nawet w warunkach intensywnego ciepła. Ten rodzaj kotwy chemicznej tworzy mocne, odporne na ciepło połączenie, potwierdzone licznymi badaniami oraz testami.

Kotwienie chemiczne a korozyjność

Korozja galwaniczna oraz atmosferyczna

Wybierając elementy łączące, kluczową rolę odgrywa odporność na korozję. Można wyróżnić jej dwa główne typy: atmosferyczną i galwaniczną.

  • Korozja galwaniczna pojawia się w miejscu kontaktu dwóch różnych metali, prowadząc do utworzenia ogniwa galwanicznego, co skutkuje stopniowym uszkodzeniem jednego z nich.
  • Z kolei korozja atmosferyczna jest wynikiem oddziaływania powietrza i obecnych w nim substancji chemicznych na metal, gdzie jej intensywność zależy od koncentracji tych substancji oraz wilgotności otoczenia.

Sama żywica jako materiał organiczny nie podlega korozji w sposób, w jaki rozumiemy ten proces w kontekście metali. Żywice używane w kotwach wklejanych są odporne na korozję, ponieważ nie reagują chemicznie z wodą ani tlenem w sposób, który prowadziłby do ich degradacji, tak jak to ma miejsce w przypadku elementów metalowych. Problem korozji w kontekście systemów kotwienia chemicznego dotyczy raczej metalowych elementów kotwionych za ich pomocą, jak pręty zbrojeniowe czy gwintowane, albo inne wzmocnienia konstrukcji, które są osadzone w podłożu przy użyciu żywic.

Pomimo tego, że sama żywica jest odporna na korozję, zastosowanie odpowiednich metod ochrony dla metalowych elementów kotwionych jest niezwykle istotne. Może to obejmować wybór metali odpornych na korozję, bądź stosowanie powłok ochronnych czy zabezpieczeń galwanicznych, które będą chronić metal przed korodowaniem w potencjalnie szkodliwych środowiskach.

W obszarach narażonych na działanie agresywnych substancji chemicznych, wybór kotwy, która potrafi ochronić metalowe elementy przed korozją, jest kluczowy. Kotwy winyloestrowe z powodzeniem służą w takich środowiskach, zapewniając nie tylko wiązanie o wysokiej wytrzymałości, ale także tworząc ochronną powłokę wokół metalowych komponentów. Ich zastosowanie w obiektach przemysłowych, takich jak zakłady chemiczne czy oczyszczalnie ścieków, pozwala na zabezpieczenie metalu przed działaniem korozji, nawet gdy jest on bezpośrednio narażony na kontakt z chemikaliami.

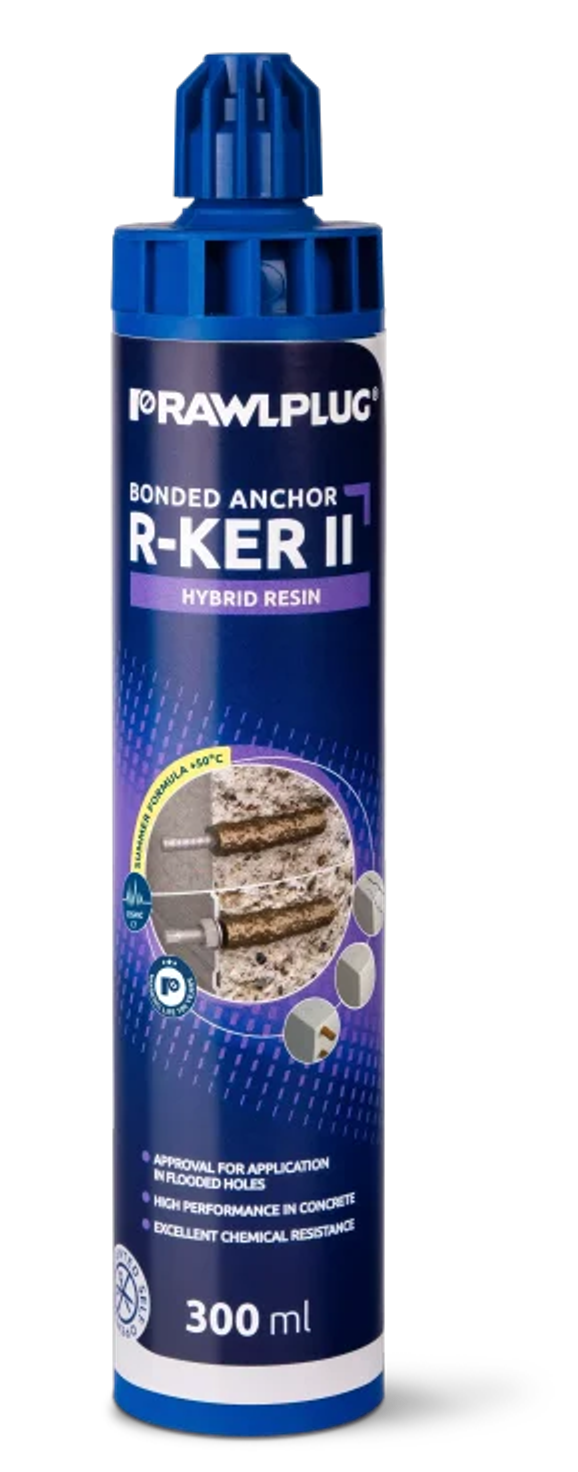

Kotwa hybrydowa Rawlplug
