Nowy sprzęt w Dziale Jakości Rawlplug: Projektor cyfrowy

Automatyzacja pomiarów

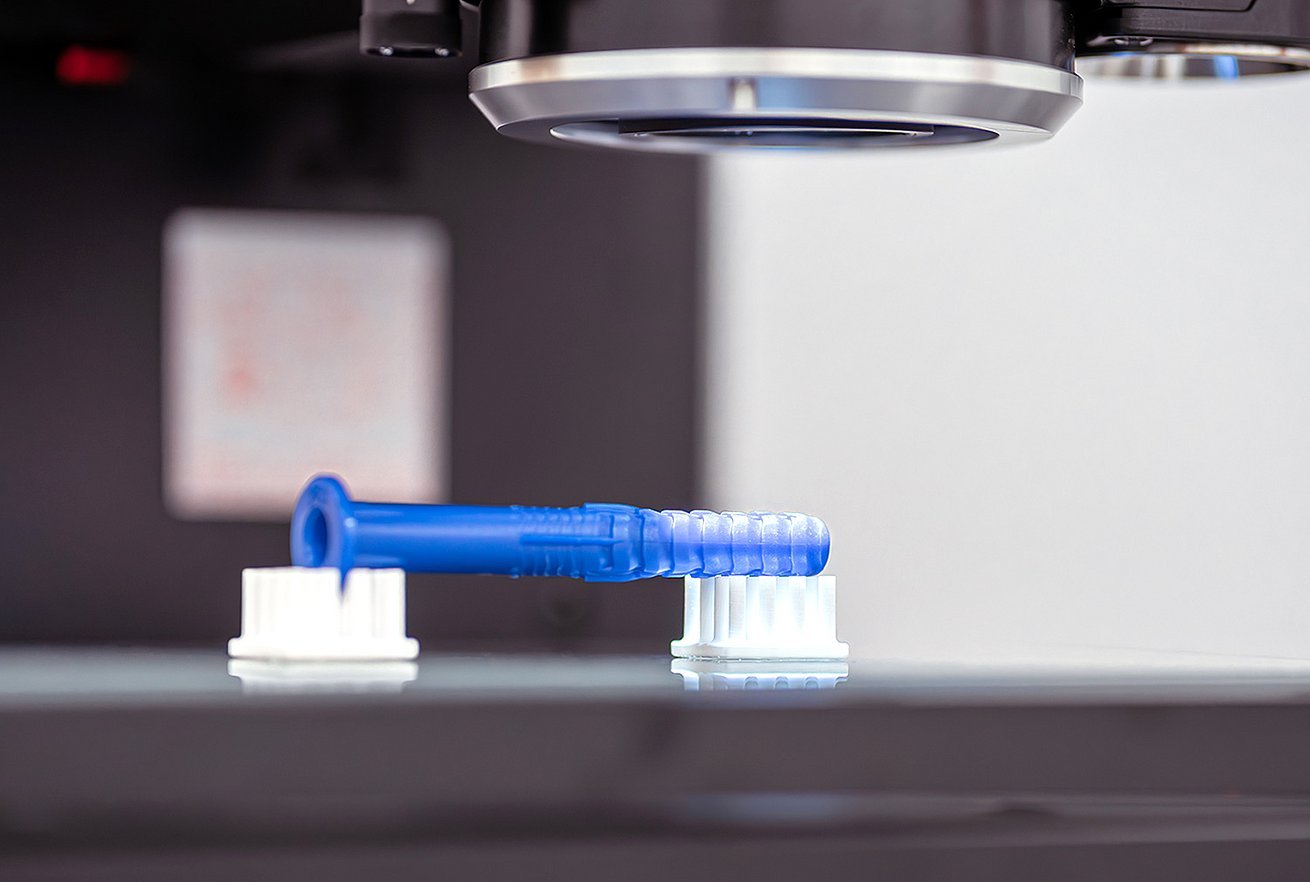

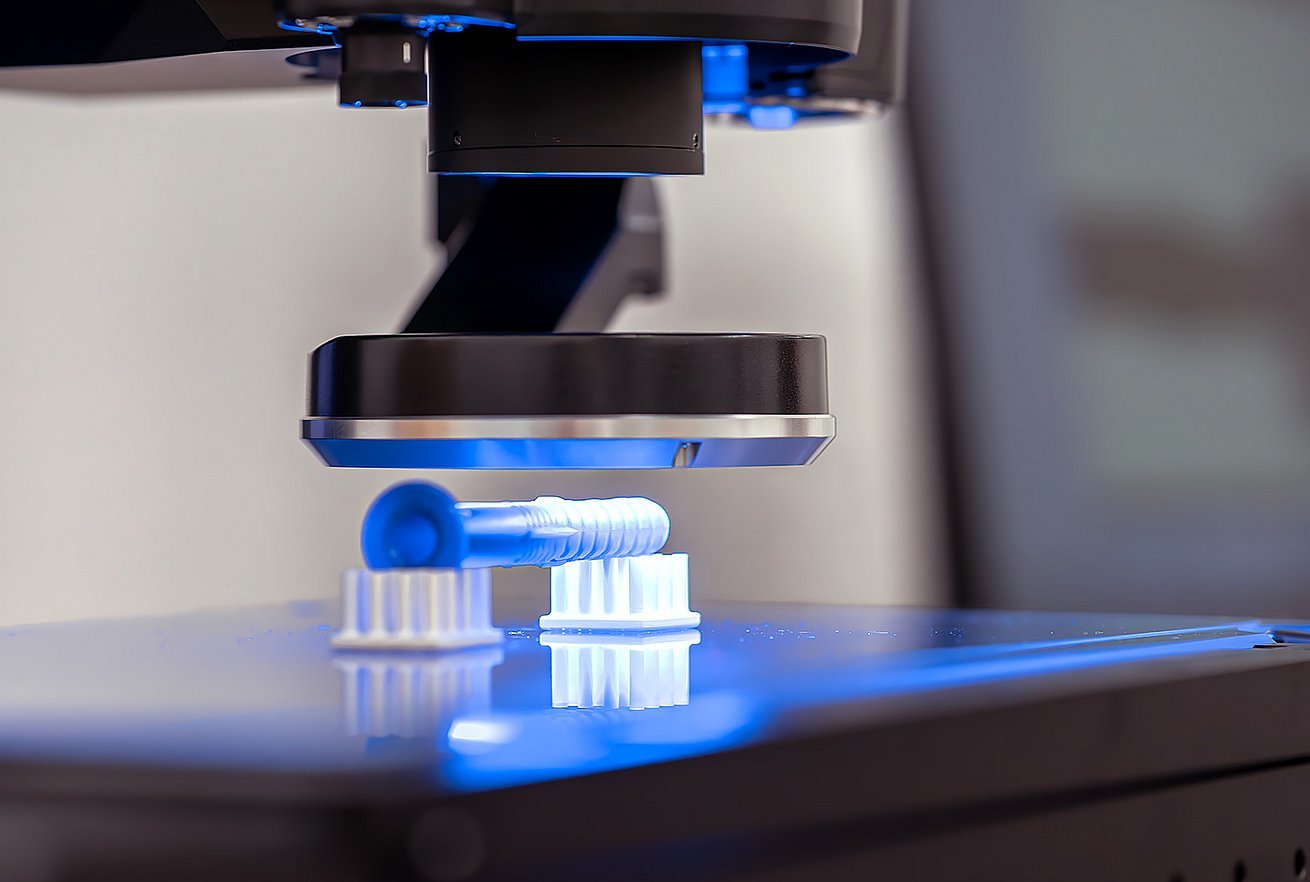

Inwestycja w nowoczesne urządzenie pomiarowe – projektor cyfrowy do automatycznych pomiarów 2D i 3D – to kolejny krok milowy w rozwoju technologicznym R&D Rawlplug. Mimo że na pierwszy rzut oka maszyna wygląda niepozornie, to kryjąca się w niej najnowsza technologia usprawnia procesy pomiarowe, redukując tym samym czas potrzebny na ich przeprowadzenie.

• Nowy projektor cyfrowy jest technologicznym następcą projektora świetlnego, za pomocą którego pomiary były wykonywane manualnie, na cieniu obserwowanego elementu. Na tle poprzednika wyróżnia się przede wszystkim wysokim stopniem automatyzacji procesów pomiarowych. Pozwala to na testowanie do 5000 próbek jednocześnie, co w przypadku metod manualnych było zwyczajnie niemożliwe.
• Po stworzeniu i zapisaniu odpowiedniego programu badawczego, w którym operator wskazuje, jakie wymiary mają być mierzone, program ten może zostać w prosty sposób wywołany przez użytkownika. Po jego uruchomieniu projektor autonomicznie mierzy wszystkie próbki i – opierając się na wprowadzonych tolerancjach zgodnych z rysunkiem technicznym – podaje precyzyjne wyniki bez konieczności jakiejkolwiek ingerencji operatora.

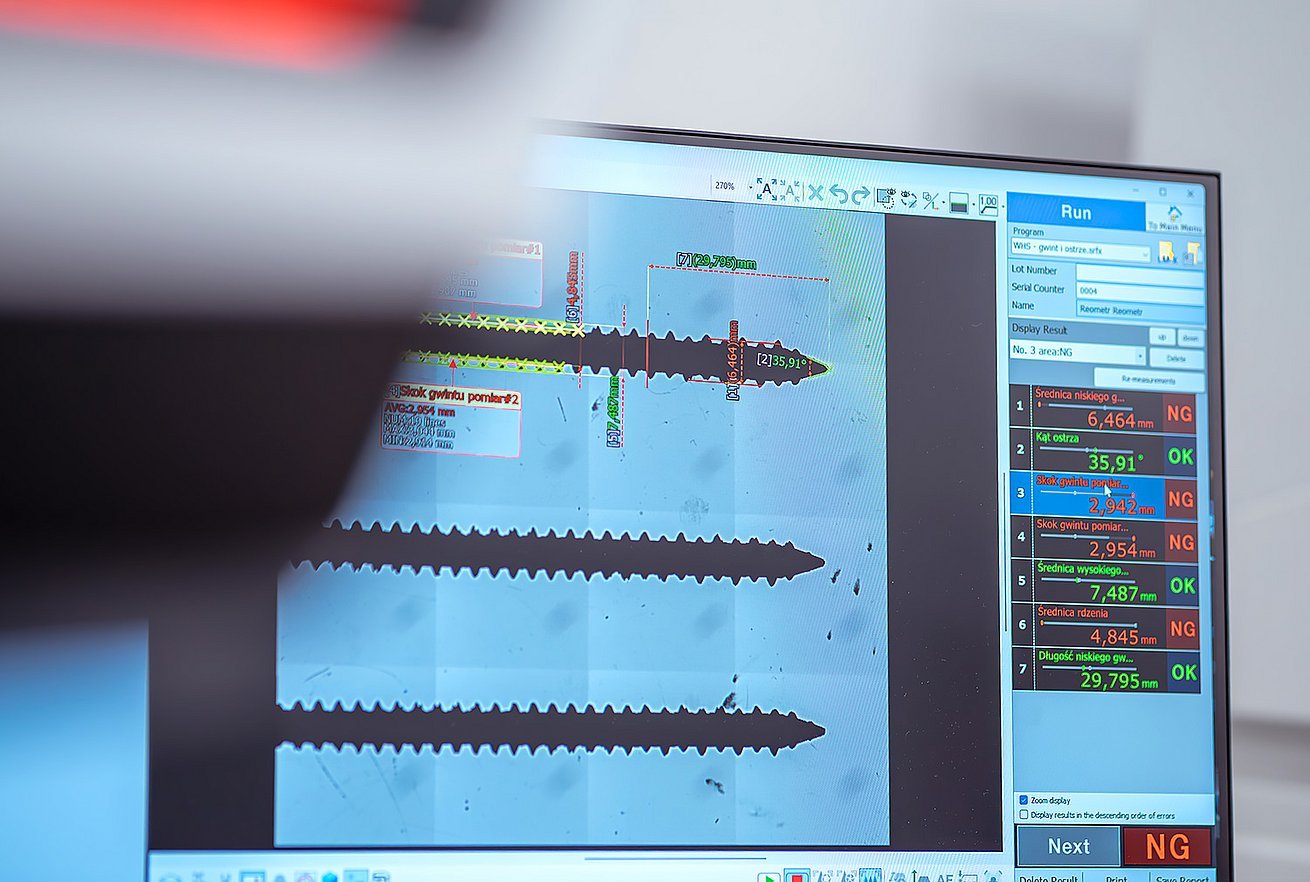

• Kluczem do automatyzacji pomiarów jest funkcja wykrywania krawędzi. Projektor sam, na zasadzie zmiany kontrastu lub koloru, wykrywa, gdzie znajduje się krawędź badanego przedmiotu, i na tej podstawie wykonywane są pomiary. Należy jedynie wskazać zakres, w którym powinna znajdować się krawędź, a urządzenie znajdzie ją automatycznie. Ponieważ krawędź przedmiotu jest wyszukiwana w zadanym przez operatora zakresie powierzchni, a nie w jednym konkretnym miejscu, to badane próbki nie muszą mieć idealnie tych samych wymiarów, aby funkcja wykrywania krawędzi zadziałała poprawnie.

Redukcja błędów pomiarowych

Jednym z głównych atutów nowego projektora jest eliminacja błędów pomiarowych. Dlaczego? Ponieważ w tradycyjnych metodach pomiarowych każdy operator może inaczej ustawiać próbki, co prowadzi do otrzymywania różnych wyników. Nowe urządzenie zapewnia precyzję i powtarzalność pomiarów, eliminując zmienność wynikającą z tzw. czynnika ludzkiego.

Prostota obsługi

Nowy projektor cyfrowy Rawlplug jest wyjątkowo przyjazny użytkownikowi końcowemu – operatorzy mogą wybrać odpowiedni program z listy lub zeskanować jego kod QR, co automatycznie uruchomi właściwy pomiar. To znacznie upraszcza proces i jednocześnie skraca czas potrzebny na szkolenie personelu. Nawet osoby bez zaawansowanej wiedzy technicznej mogą obsługiwać urządzenie po krótkim wprowadzeniu przez eksperta. Istota zapewnienia dokładności otrzymywanych wyników tkwi w odpowiednim przygotowaniu programu pomiarowego, co stanowi największe wyzwanie w obsłudze projektora.

Wszechstronność i precyzja. Pomiary wykonywane za pomocą lasera i sond stykowych

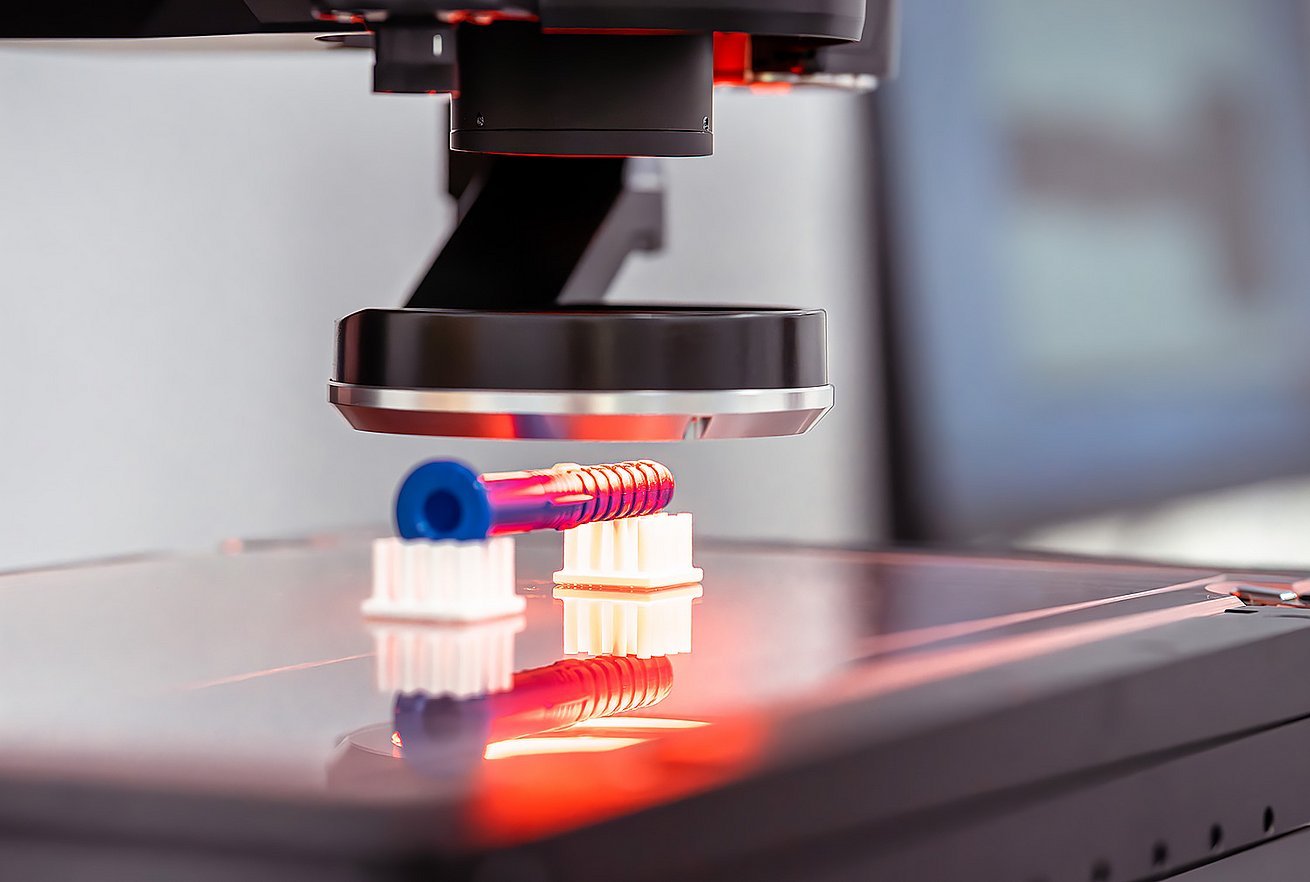

Nowe urządzenie tworzy obrazy 2D wymiarowanych próbek; umożliwia jednak także pomiary punktowe 3D, które są realizowane za pomocą lasera konfokalnego lub sond stykowych. Są to pomiary, które charakteryzują się bardzo wysoką precyzją i dokładnością.

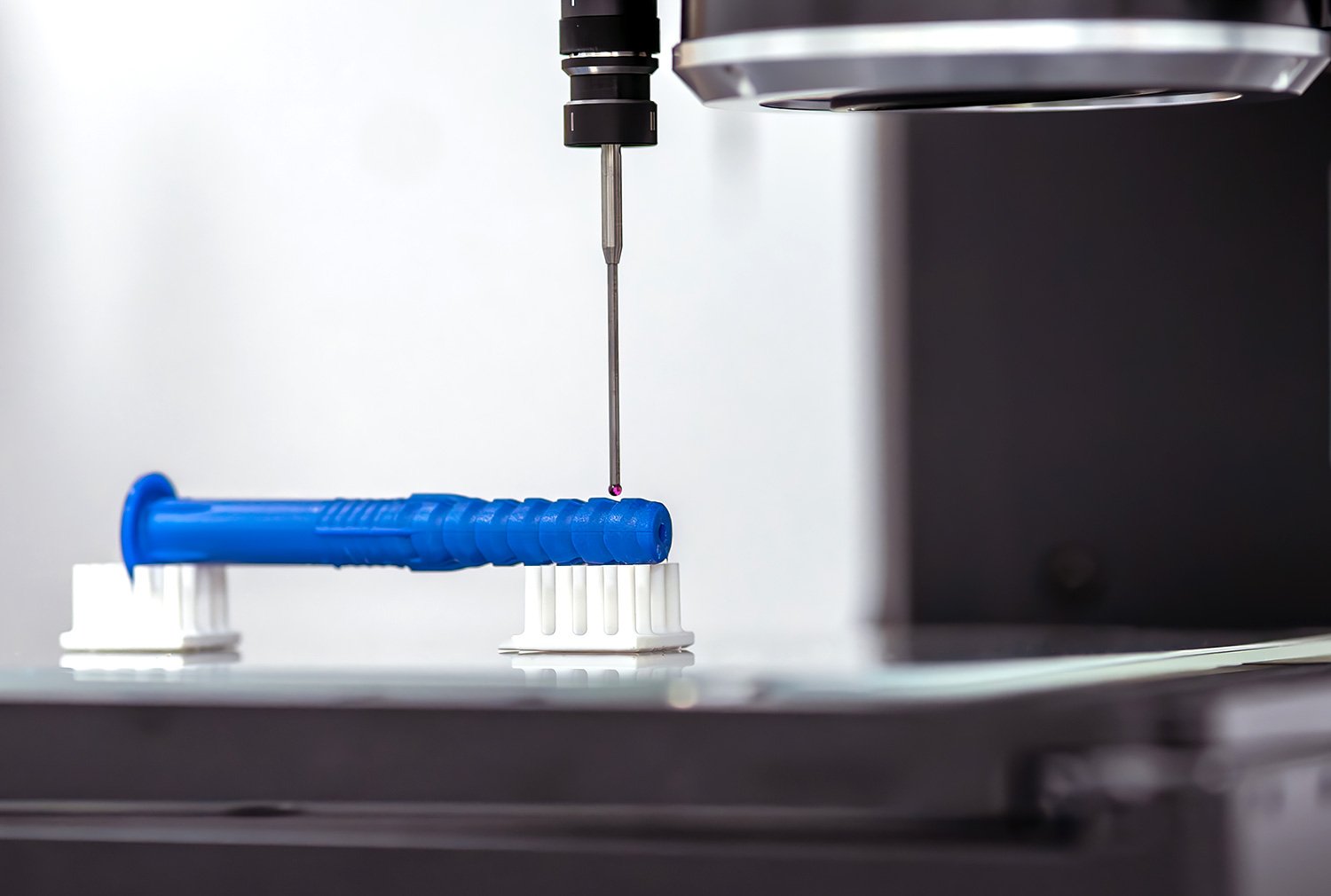

Pomiary wykonywane laserem są znacznie szybsze niż stykowe, natomiast nie mają możliwości wykonywania pomiarów na ściankach bocznych próbki. Tam, gdzie nie dociera światło lasera, z pomocą przychodzą właśnie sondy stykowe. Są one zakończone kulką o określonym promieniu, co pozwala wykonywanie pomiarów na płaszczyznach prostopadłych do stolika projektora, a nawet na wklęsłościach ścianek bocznych badanych próbek.

Korzyści dla kontroli jakości

Dzięki nowemu projektorowi cyfrowemu Dział Jakości Rawlplug może znacząco zwiększyć efektywność kontroli. Urządzenie umożliwia szybkie i dokładne pomiary, co pozwala bieżąco monitorować i poprawiać jakość produktów. Operatorzy mogą szybko zidentyfikować próbki, które nie spełniają wymagań, oraz dokładnie określić, które wymiary są poza tolerancją.

Inwestycja w nowy projektor cyfrowy to kolejny pewny krok w przyszłość dla firmy Rawlplug. Nowoczesne technologie automatyzacji i precyzyjnego pomiaru nie tylko zwiększają efektywność produkcji, ale również podnoszą jakość końcowych produktów. Dzięki temu Rawlplug umacnia swoją pozycję lidera w branży, wprowadzając innowacje, które przynoszą realne korzyści zarówno dla firmy, jak i jej klientów.

Dział Jakości Rawlplug

Jednostka kierowana od 2024 roku przez Katarzynę Lizakowską stanowi obecnie integralną część Działu Badawczo-Rozwojowego i nieustannie się rozwija. Specjalnie dla tego obszaru wydzielono nowe przestrzenie robocze i utworzono nowe laboratoria.

Dział Jakości nie zajmuje się wyłącznie procesami w Centrali Rawlplug we Wrocławiu. Wdraża również standardy w nowych lokalizacjach produkcyjnych. Eksperci z Wrocławia biorą udział m.in. w koordynowaniu działań Rawlplug w Wietnamie i Tajlandii, organizując odpowiednie szkolenia dla pracowników oraz dostosowując procesy produkcyjne do norm europejskich.
