Mikroświat Rawlplug. Widzimy nawet to, czego nie widać

5 min
linkedinfacebooktwitter

Jest tak precyzyjny, że umożliwia trójwymiarowy pomiar zmarszczek skóry. W Rawlplug specjalistyczny mikroskop cyfrowy Keyence ma jednak nieco inne zadania.

Mikroskopy podobne do tego, w który zainwestowało Laboratorium Rawlplug, są niezbędne wszędzie tam, gdzie pierwszorzędną rolę odgrywają precyzja i jakość. Zaawansowane funkcje nowoczesnego sprzętu, takie jak efekty cienia optycznego, płynne powiększanie i doskonała rozdzielczość, umożliwiają m.in. obserwację końcówek igieł podskórnych (przemysł medyczny), obserwację drobnej struktury włosów czy pomiar profilu skóry (branża dochodzeniowa i medycyna sądowa).



Klasyczne rozwiązania nie oferują tylu możliwości pomiarów, a uzyskane wyniki mogą się różnić w zależności od metody stosowanej przez operatora. Suwmiarką nie zmierzysz gęstego uzwojenia albo, co gorsza, możesz nieświadomie wyrównać je w osi gwintu zębami narzędzia. Projektor świetlny rzutuje z kolei cień, zatem wszystkich wymiarów dokonujesz ręcznie, a lekka modyfikacja ułożenia obiektu natychmiast zmienia wyniki. W przypadku nowoczesnego cyfrowego mikroskopu, którym dysponuje Laboratorium Rawlplug, powyższe ryzyka tracą na znaczeniu, bo pracujemy na rzeczywistym obrazie przedmiotu.

Artur Grzesiak

lider Działu Laboratorium

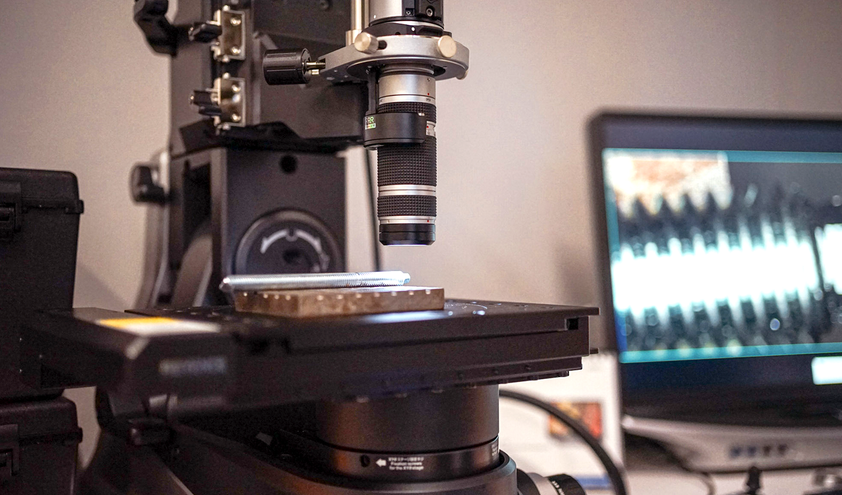

Cyfrowy mikroskop Keyence
Cyfrowy mikroskop Keyence

Dwa rodzaje obiektywów, pełne spektrum możliwości

Mikroskop marki Keyence, który mają obecnie do dyspozycji inżynierowie z Rawlplug – poza precyzją zapewnianą przez dwa wymienne powiększające obiektywy (20-200 i mocniejszy 100-1000) – cechuje się bardzo pożądaną w typowych dla Rawlplug warunkach pracy mobilnością. Element złożony z obiektywu 20-200 oraz kamery w każdej chwili można zdemontować, dzięki czemu z miejsca znikają wszelkie ograniczenia, związane np. z rozmiarem obserwowanego obiektu.

- Dzięki temu możemy wygodnie obrazować m.in. większe części form lub duże wkładki u nas, w Laboratorium, albo pracować bezpośrednio w naszej Narzędziowni czy przy wtryskarkach – mówi Artur Grzesiak. – Nowy mikroskop pozwoli nam monitorować proces wtrysku i na bieżąco kontrolować zużycie form, precyzyjnie mierzyć ubytki, wyszczerbienia. A to tylko wycinek z szerokiej gamy jego zastosowań.

Zbliżenie wykonane nowym mikroskopem cyfrowym

Mikroskop cyfrowy – jakie zastosowania w Rawlplug?

OBIEKTYW 20-200

  • WERYFIKACJA ZAKUPÓW/INWESTYCJI
    Przykład zastosowania: zakup zaawansowanych technologicznie drukarek 3D. Ani suwmiarka (brak możliwości pracy na detalach), ani projektor (rozmazany cień), nie pozwalają zmierzyć poprawności gniazd wydrukowanych form i wytworzonych z form gniazd. Precyzyjny mikroskop cyfrowy jest w stanie zwymiarować takie gniazda, a tym samym zweryfikować, czy sprzęt, w który zainwestowaliśmy, działa prawidłowo. Gwarantuje merytoryczne argumenty w kontaktach z firmami zewnętrznymi, dostawcami, a także sprawdza się w ramach procesów reklamacyjnych, bo precyzją wyników góruje nad klasycznym sprzętem obserwacyjno-pomiarowym i pomaga określić, w jaki sposób doszło do pęknięcia wkrętu czy śruby (pęknięcie zmęczeniowe, nadmierne naprężenie, kruchość wodorowej itp.)

  • KONTROLA BIEŻĄCEJ PRACY MASZYN
    Przykład zastosowania: weryfikacja zaprogramowanych parametrów i efektów pracy drukarek 3D. Dzięki odpowiednim powiększeniom możemy sprawdzić, czy – na przykład – kołek na pewno ma odpowiedni kształt i rozmiar, a blaszka, której szerokość powinna wynosić 0,1 mm, faktycznie ma taką szerokość – i przede wszystkim, czy znajduje się w zadanej odległości od innego detalu. To samo dotyczy form wtryskowych wyprodukowanych klasycznie na elektrodrążarkach – bez specjalistycznego mikroskopu niektórych pomiarów po prostu nie można wykonać.

  • PROJEKTOWANIE I KONSERWACJA
    Przykład zastosowania: precyzyjna analiza formy przed jej uruchomieniem; przed i po zamontowaniu na wtryskarce. Mikroskop umożliwia dokładne pomiary pośrednie bez ryzyka zakłamania wyników np. ze względu na różne kurczliwości poszczególnych tworzyw. Prowadzenie pomiarów na stalowej formie sprawia, że w razie potrzeby można zareagować na bieżąco (a także oszczędzić czas, kiedy jeszcze przed montażem formy okaże się, że przed startem wtrysków niezbędna są korekty).

  • ELEKTRONIKA I ELEKTRONARZĘDZIA
    Przykład zastosowania: obserwacja różnego rodzaju elementów elektronicznych (szerokości i długości ścieżek, kontrola jakości lutów), których stosujemy w Rawlplug coraz więcej w związku ze stałym rozwojem segmentu elektronarzędzi.

  • PROJEKTY GRAFICZNE
    Przykład zastosowania: możliwość zarejestrowania wideo z pracy mikroskopu, obrazowanie produktów pod różnymi kątami.

OBIEKTYW 100-1000

  • DRUK 3D
    Przykład zastosowania: badanie chropowatości – która może wpływać na formę lub jakość detalu po wtrysku – zaraz po wydruku.

  • LABORATORIUM METALOGRAFICZNE (w planach)
    Przykład zastosowania: weryfikacja metalu pod względem jego struktury wewnętrznej (w tym rodzaju ziaren, takich jak ferryt, perlit czy martenzyt), wytrzymałości, odporności na ścieranie. To niezwykle istotne w kontekście wszystkich nowych technologii obecnych aktualnie w Rawlplug oraz tych, które obecne staną się już niedługo i będą ściśle związane z rozwojem produkcji naszych elektronarzędzi, zawierających wiele elementów stalowych.

- To, czego nie możemy zobaczyć gołym okiem, ma i będzie mieć coraz większe znaczenie – mówi Artur Grzesiak. – Nowoczesny, precyzyjny obiektyw 100-1000 pozwala nam dokonać bezcennych obserwacji i pomiarów poprzez wgląd we wnętrze metalu.

Cyfrowy mikroskop Keyence
Cyfrowy mikroskop Keyence

R&D Rawlplug – inwestycje, nowe technologie i rozbudowa kompetencji

Dział Badań i Rozwoju, do którego należy Laboratorium Rawlplug, stale się rozrasta. Zakup mikroskopu cyfrowego jest jedną z wielu inwestycji obliczonych na rozwój procesów i kompetencji wrocławskiej Centrali Rawlplug, w której zgodnie ze strategią rozwoju produkcji coraz większą rolę odgrywać będzie projektowanie i poszerzanie gamy własnych elektronarzędzi oraz akumulatorów.
